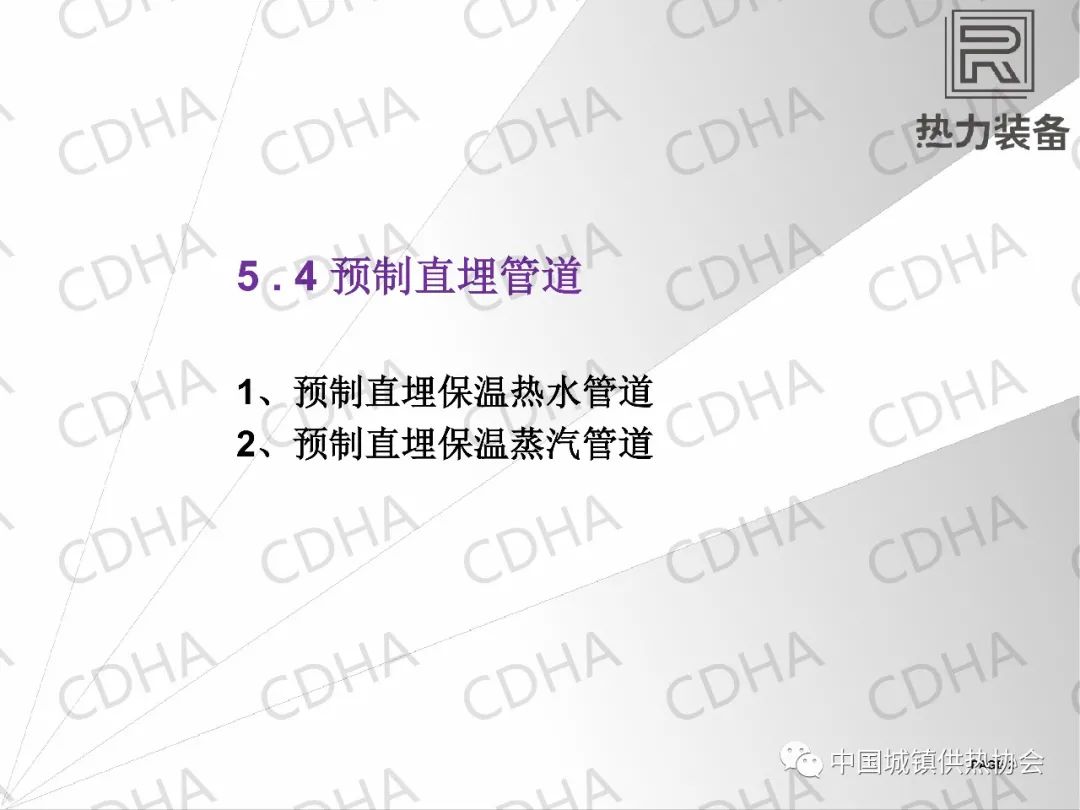

我宣講的內容是5.4章節預制直埋管道，這部分包含了直埋熱水和直埋蒸汽管道兩部分內容，我主要針對近幾年直埋管道出現的問題做一些重點的說明。

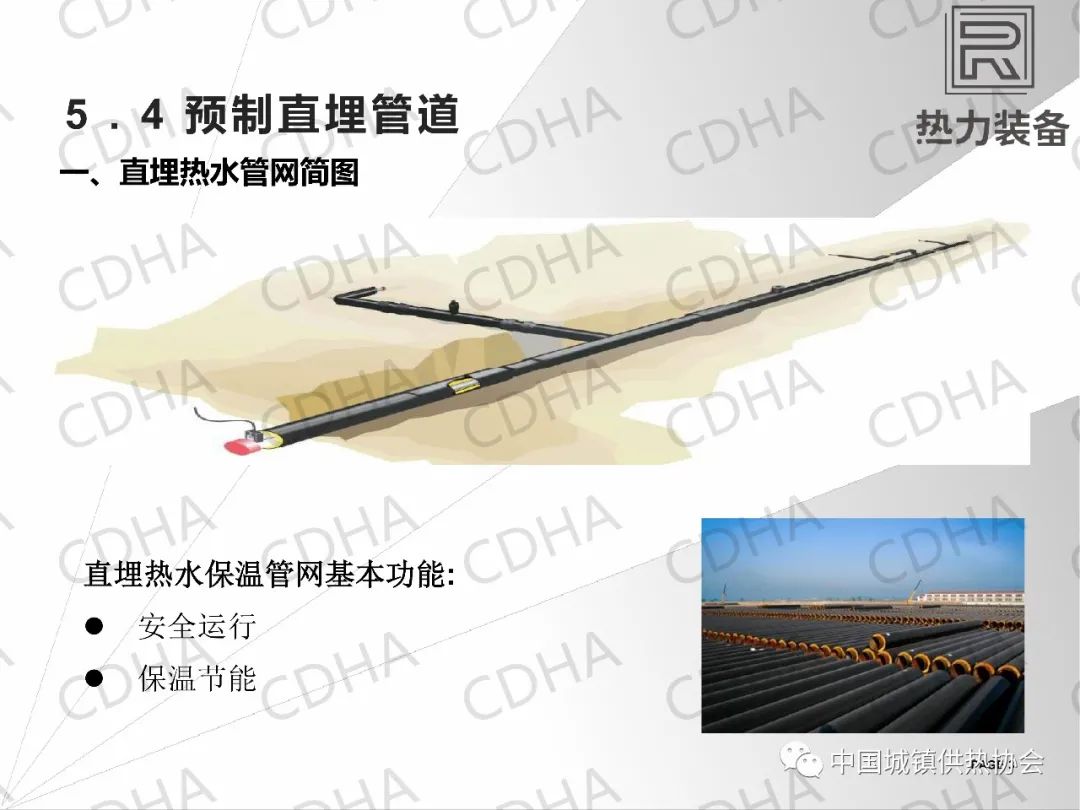

直埋管道有兩個最基本的功能，一個是保障管網安全運行，保障正常的供熱，還有一個就是保溫的效果能夠達到節能降耗的目的。

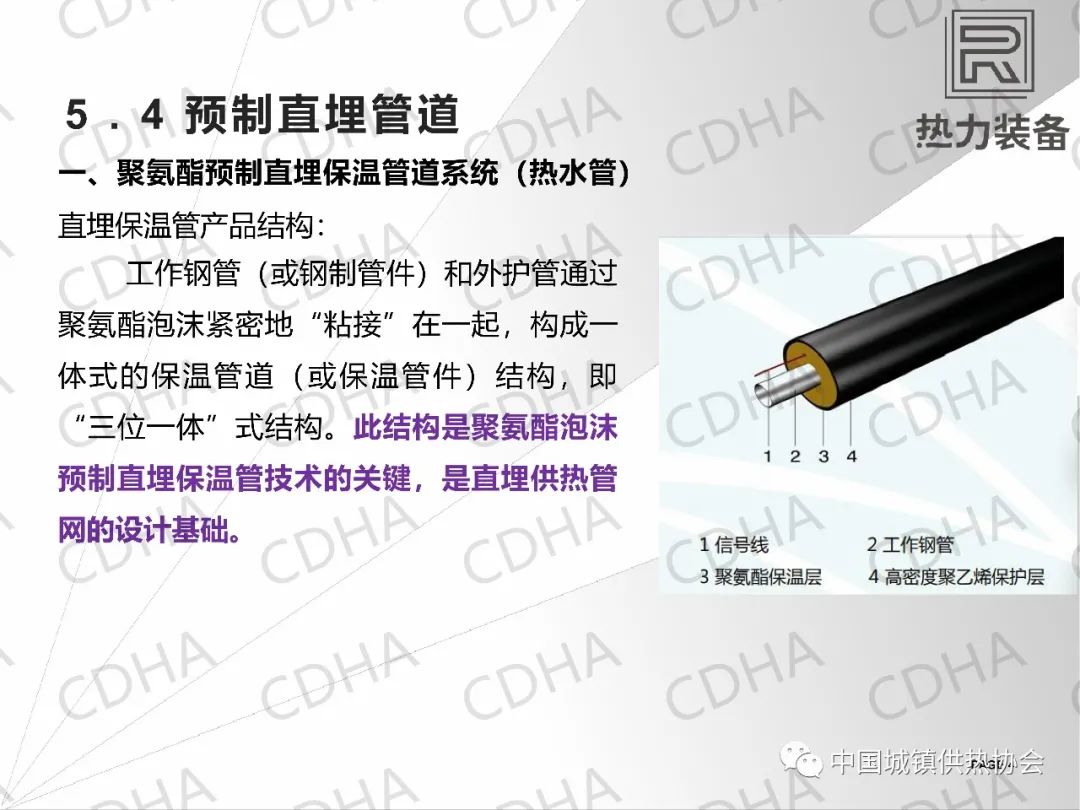

直埋熱水管道分三部分，是鋼管、聚氨酯保溫層和外護管形成的一個整體的結構，我們稱之為“三位一體式”結構，這個結構是直埋管道非常關鍵的一個技術要求，也是我們直埋供熱管網設計的基礎。

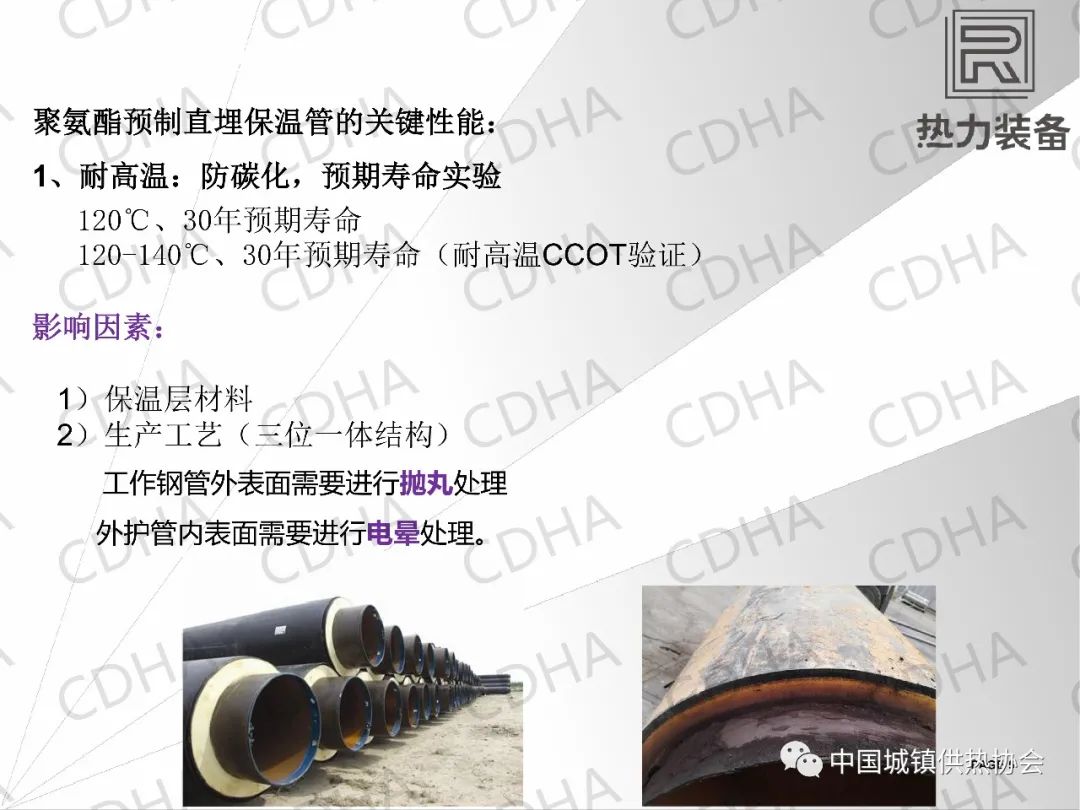

直埋管道有兩個最關鍵的要求，一個保溫材料要耐高溫，防止在高溫運行的時候出現碳化的情況。為達到這個效果，生產過程中鋼管表面要進行拋丸，外護管內表面要進行電暈處理，形成“三位一體式”結構。

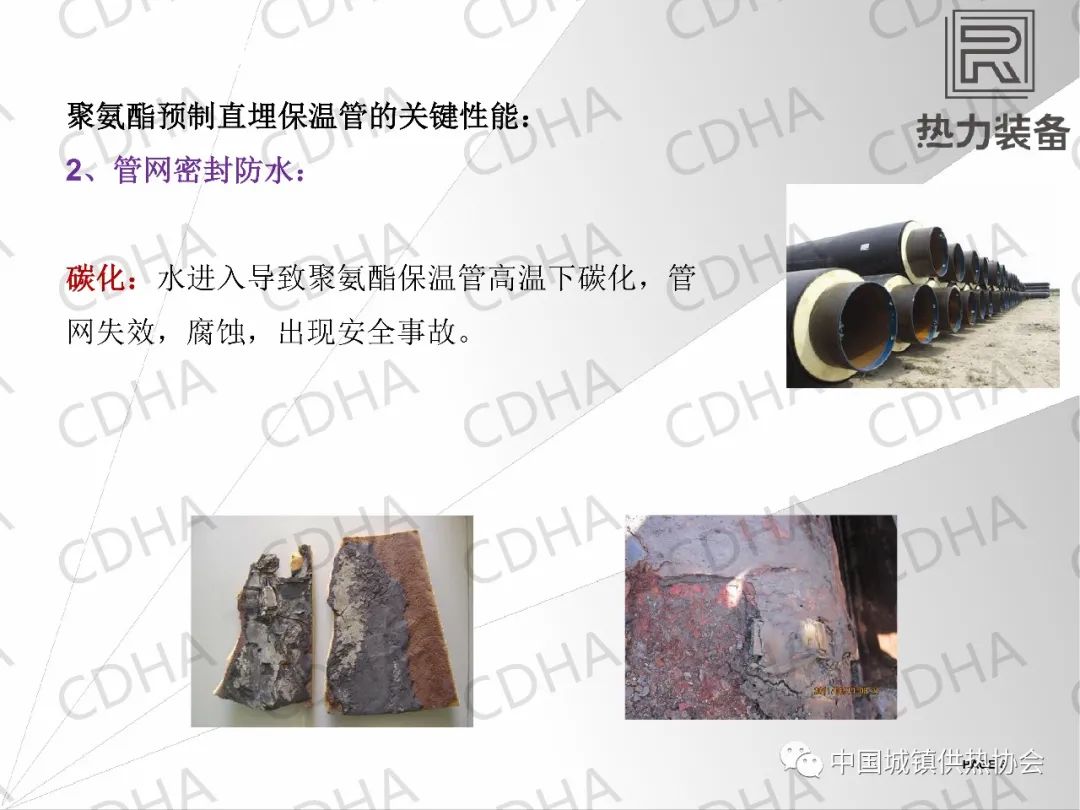

還有一個最關鍵的技術要求,就是整個管網要有密封防水的作用，主要的原因就是聚氨酯保溫層它是一個有機材料，在水浸到保溫層當中的時候，在高溫運行的情況下會產生碳化，碳化會會導致管網失效，保溫管道腐蝕會出現一些安全事故，照片看一下，進水之后會形成保溫層逐漸碳化。

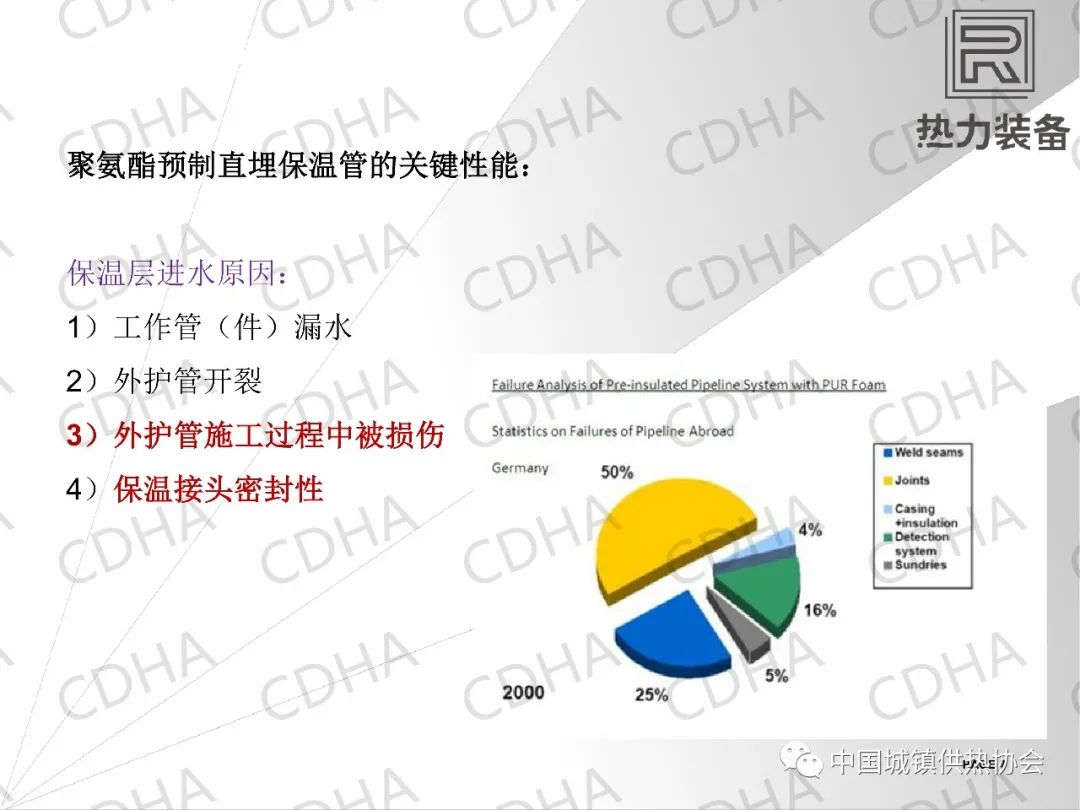

為保證性能指標，我們分析進水的原因有以下幾種，一個就是由工作管泄露引入水，在目前來看國內的鋼管制造水平這些年已經有了很大的提升，這個概率相對會小一些。

還有一種情況就是外護管開裂，開裂會出現幾種情況，一個是由于外護管的材料有問題，或者工藝有問題，導致塑化效果不好產生的開裂，在施工中產生的積水的情況，還有施工過程中外護管道被破壞產生進水，還有就是接頭的密封性的問題導致積水。

接頭的密封性從國際上歐洲的統計數據來看，超過一半以上的管網失效都是由于接頭的問題產生的，這個數據在我國來看應該比這個比例還要高。

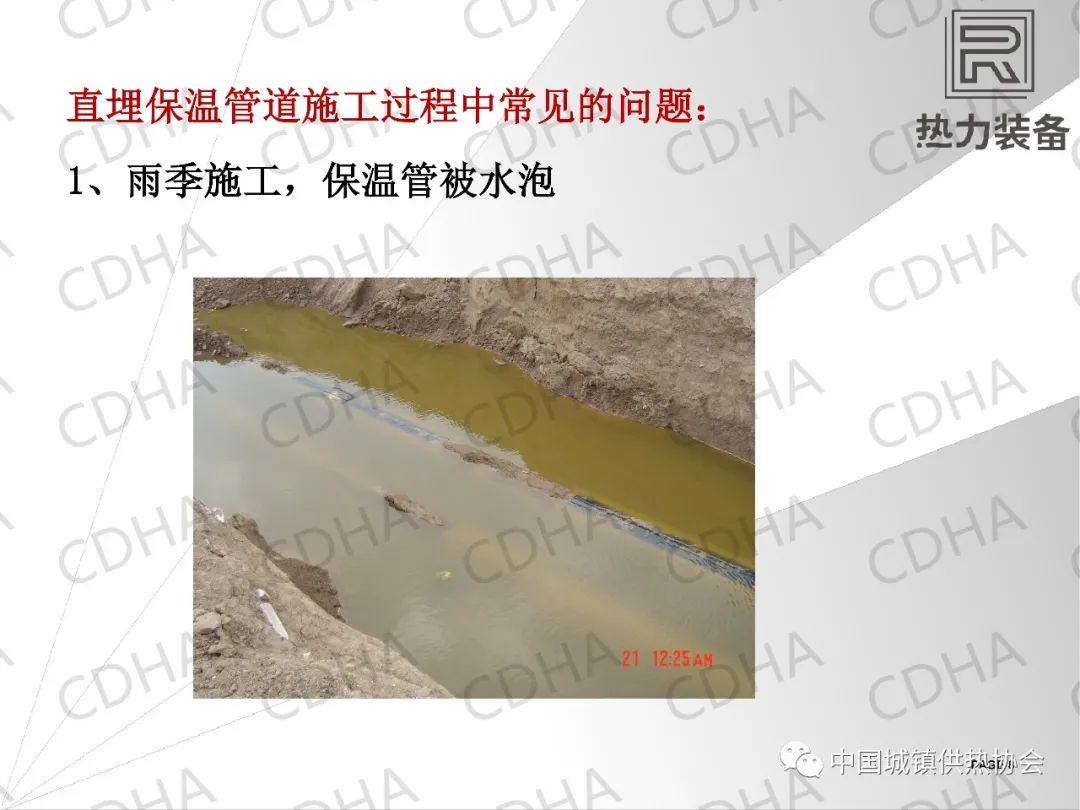

施工當中常出現的一些問題，這里看到雨季施工整個管道是在水當中泡著的，如果外護管不密封，水就會進入保溫層當中，運行以后就會產生碳化的現象。

施工的時候接頭需要跟外護管緊緊的粘在一起，需要有強度，管網在運行的時候，要經經受住土壤往返運動的摩擦和力，如果強度不夠，現場只是用這種的形式扣上的話，密封性是達不到的。

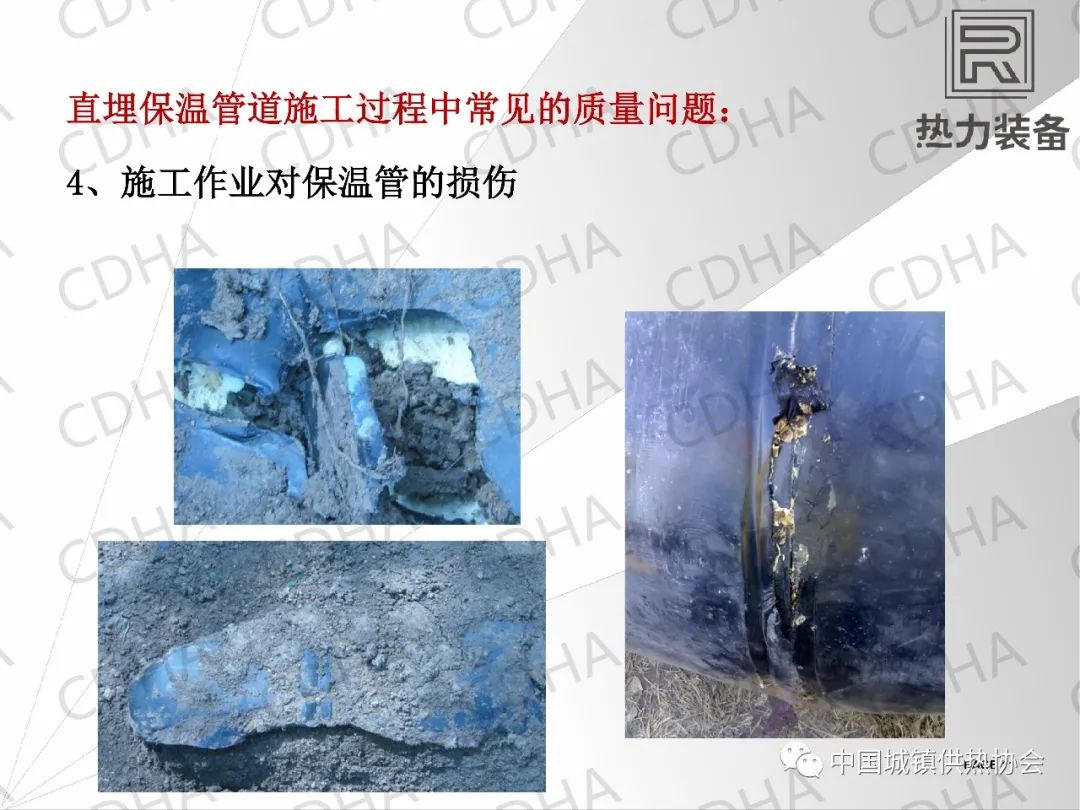

還有一種情況就是非預制管件，由于施工條件的限制，密封效果做的不像預制的那么好，圖片這種情況就是現場施工把管道破壞了，有的時候是在回填的時候大的石塊下去把管道給砸壞了，還有就是鉤機給撓壞了。

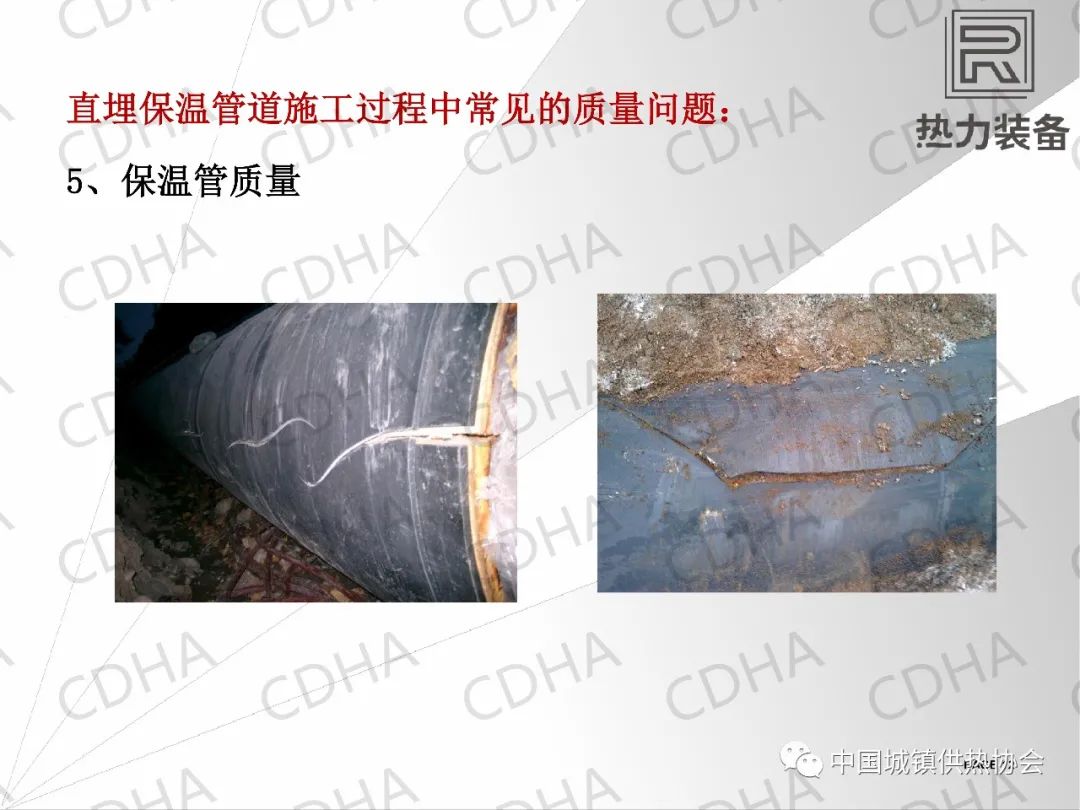

另外保溫管質量問題導致外護開裂，上面的這些情況都會導致水進到保溫層中導致最終的碳化。

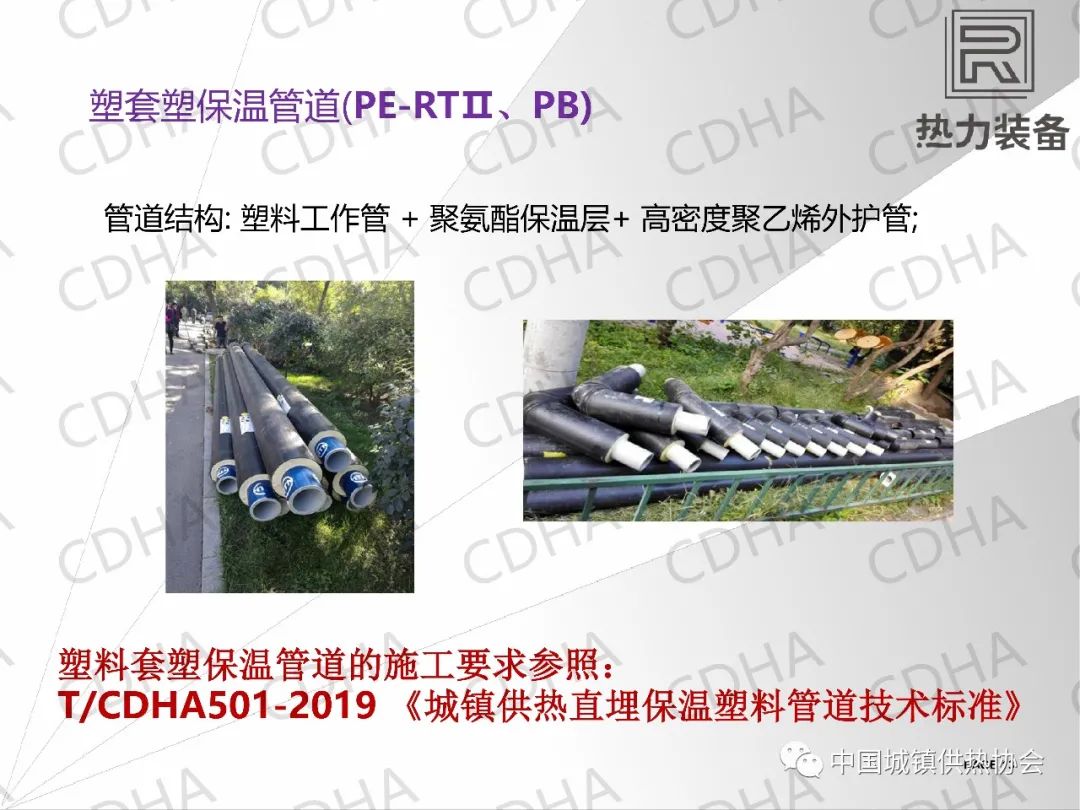

塑套塑的保溫管道是近年來新出現的一一種保溫產品。這個標準當年在制定的時候，因?yàn)檫@個產品沒有出來，所以這部分內容沒有含進來，在明年標準修訂的時候，我們會把這部分給加進來，現在在施工的時候可以參照團體標準T/CDHA501-2019 《城鎮供熱直埋保溫塑料管道技術標準》來執行。

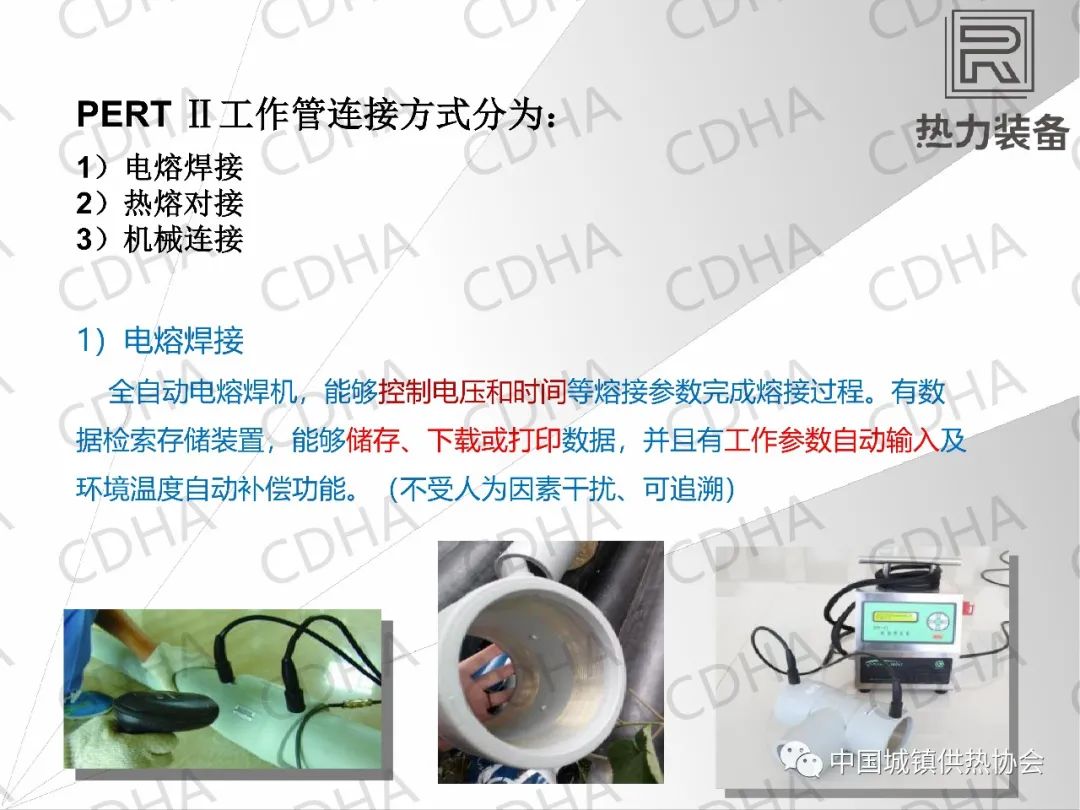

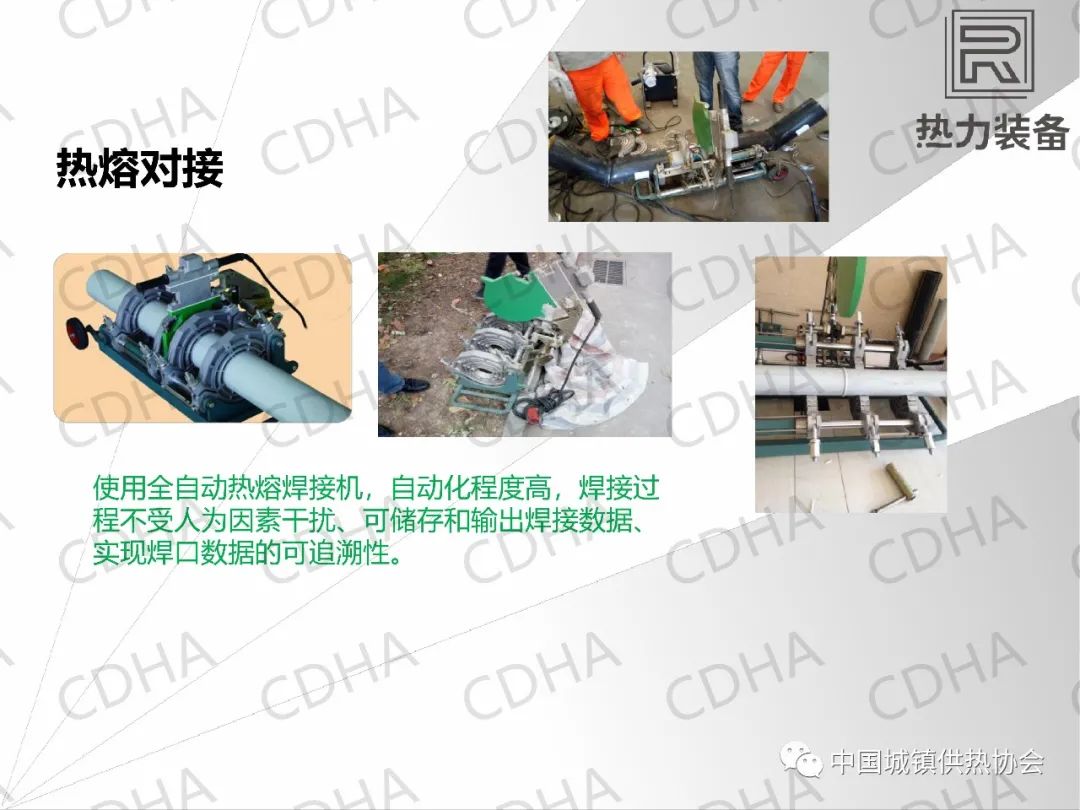

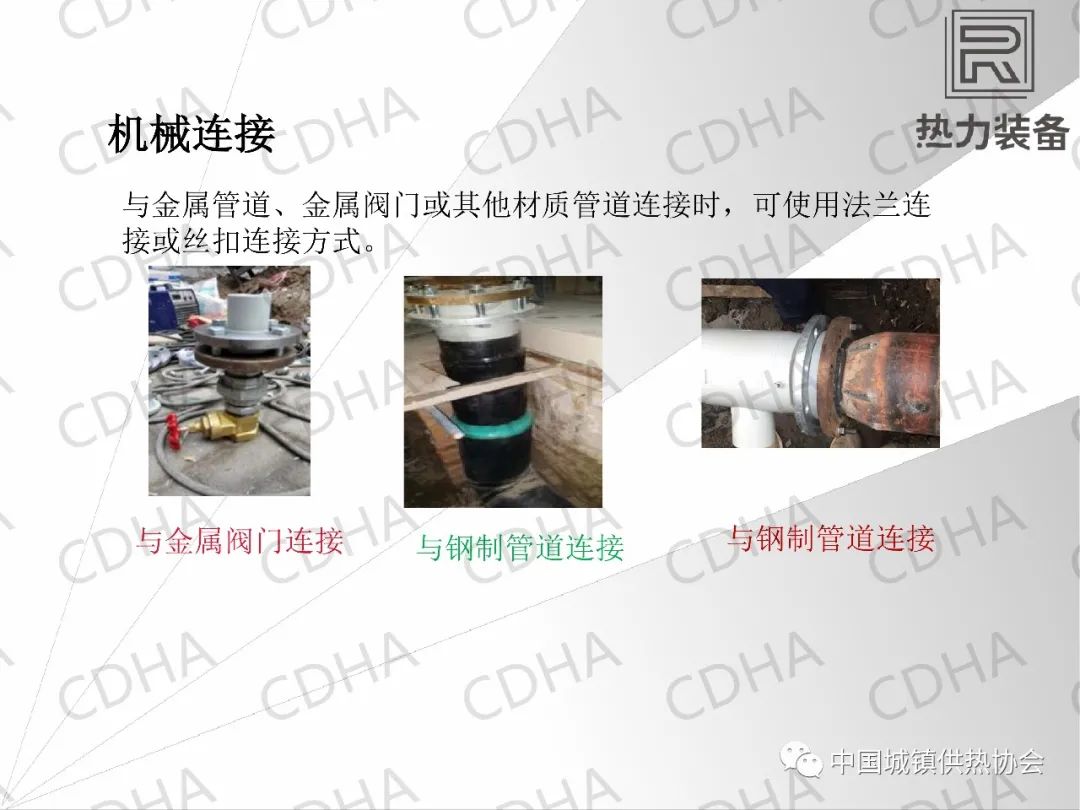

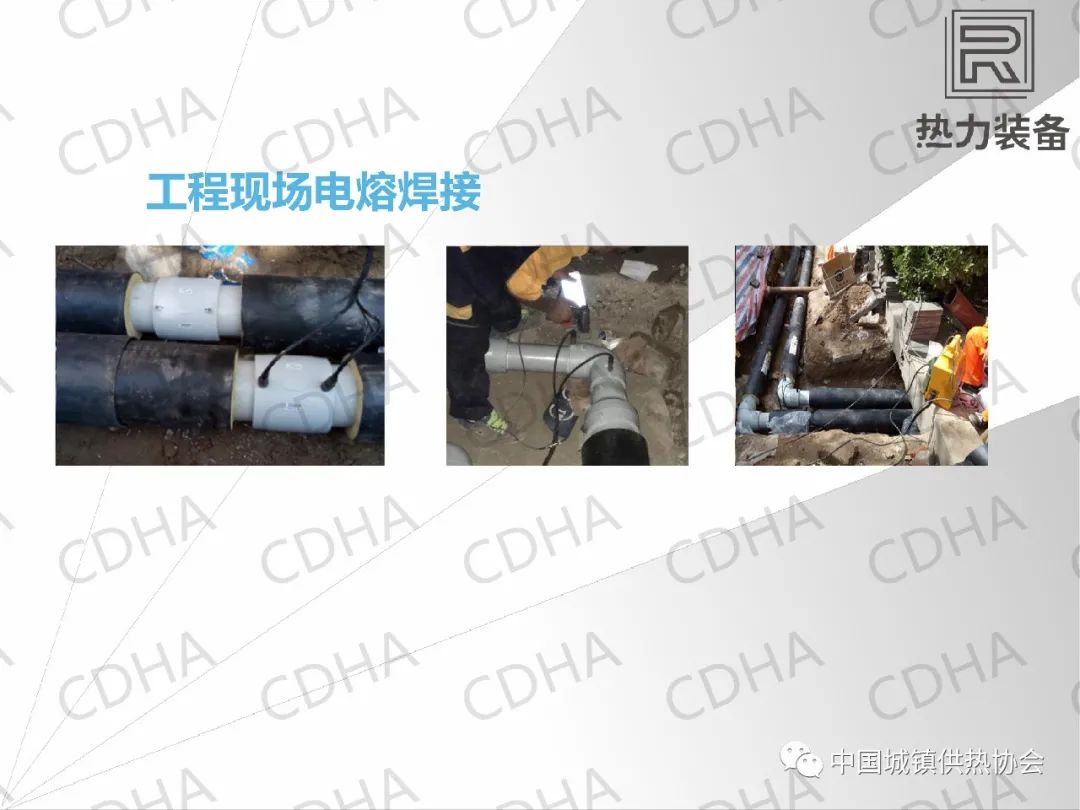

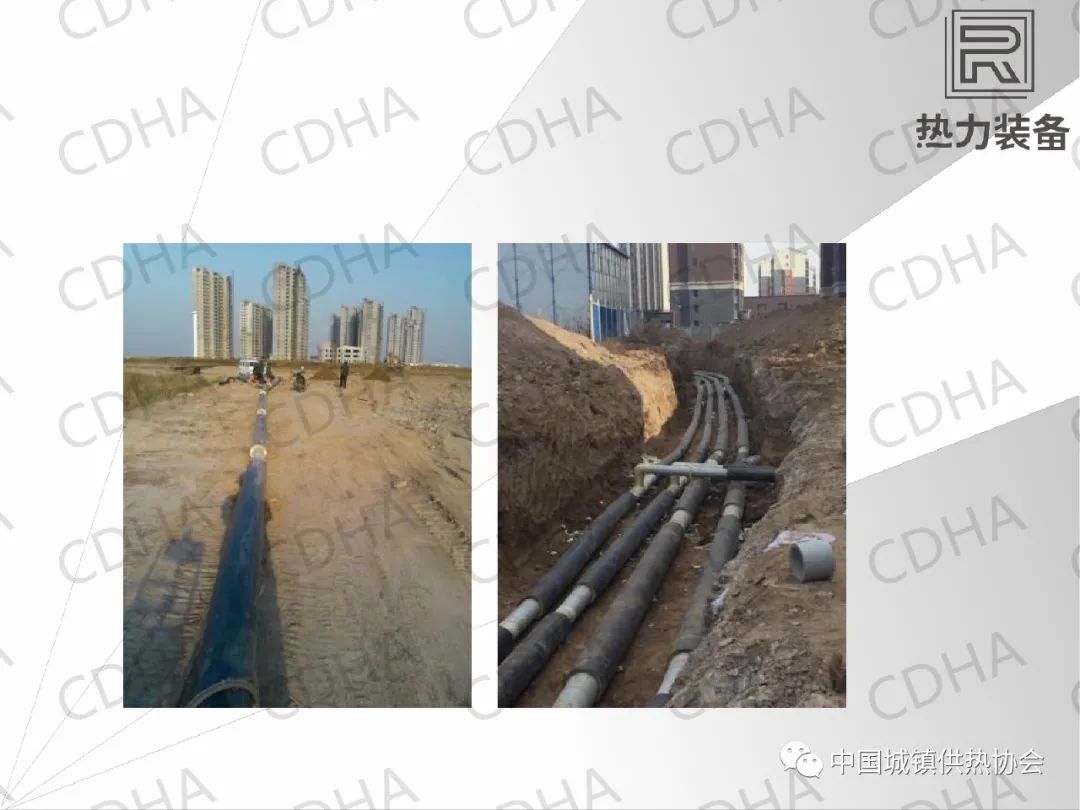

這個塑料管道有很多優勢，一個是不腐蝕，還有一個比摩阻比較低，管道不會因?yàn)闀r間長流量減小。所以在國內發展非?？臁Ｋ暮附有问接袔追N，一個是電熔焊接，電熔絲通電以后直接就加熱了，還有一個熱熔對接，焊板對上以后就可以形成這種焊口，這是機器連接的形式。

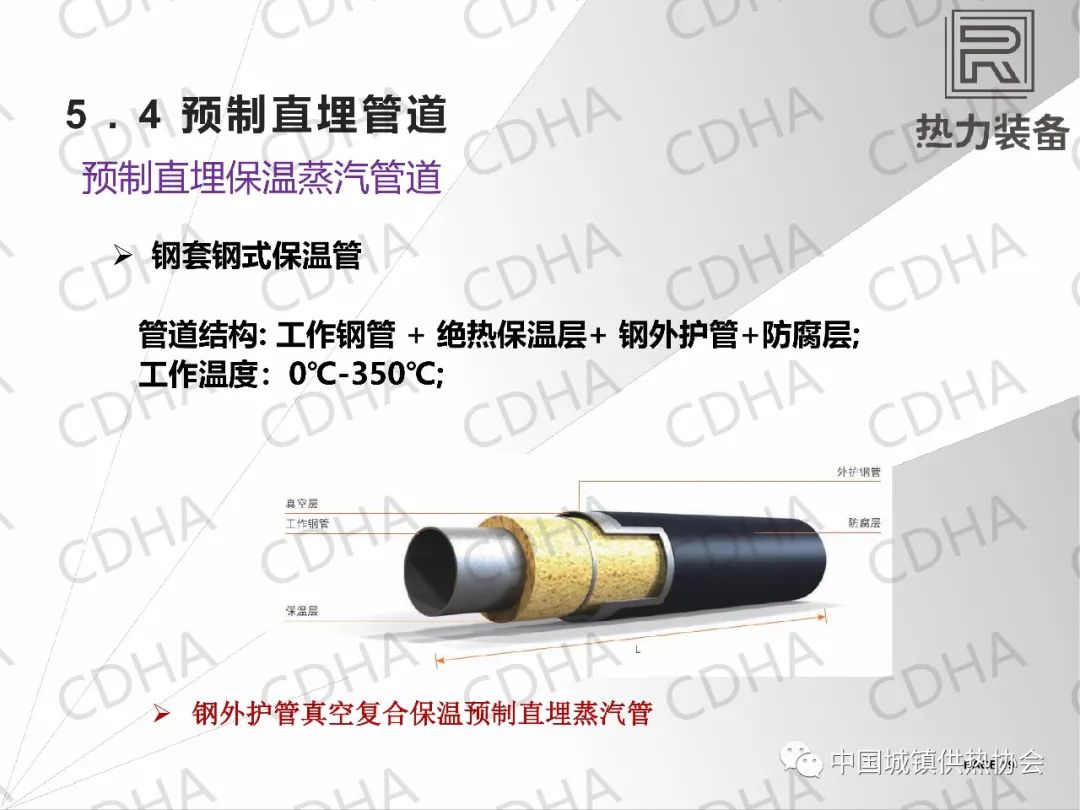

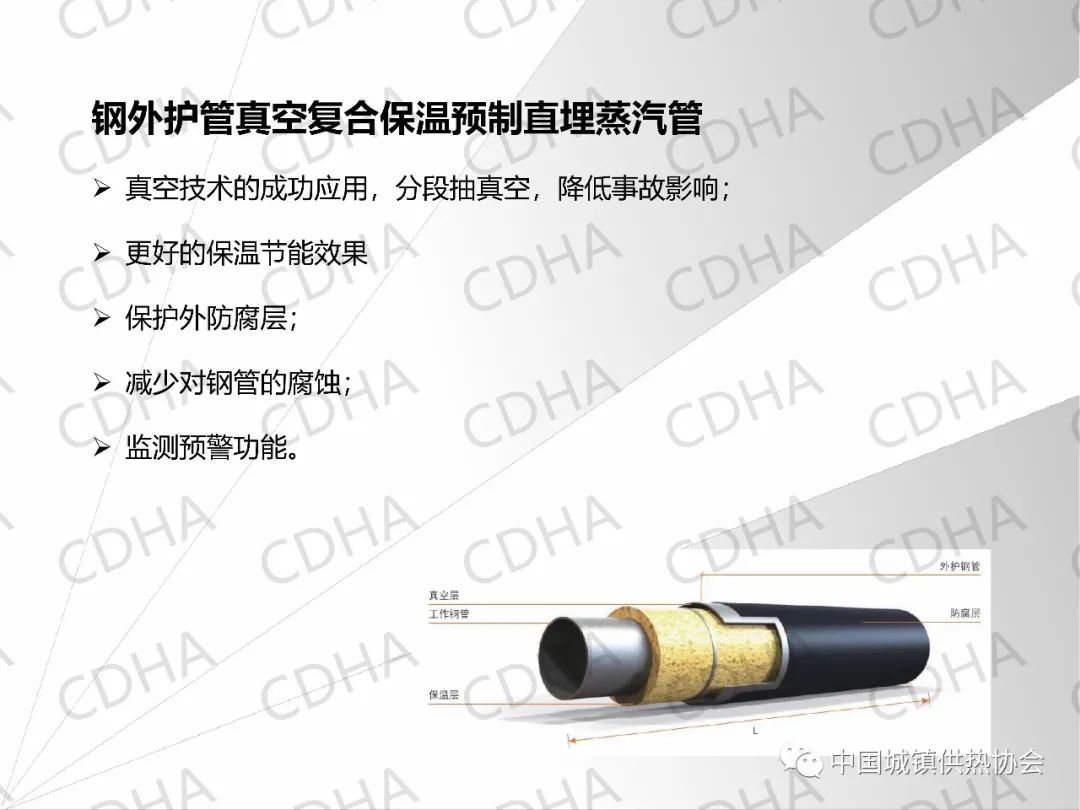

蒸汽管道跟水管是一樣的分幾部分：鋼管、保溫層、外護管，還有加一層是外護的防腐材料，現在技術規程104中要求蒸汽管道都是鋼套鋼的形式。還有一種蒸汽管道是抽真空的形式，每三四百米一個隔斷，在這隔斷當中把鋼和外護管之間的空氣給抽走，形成一個真空的結構。真空層一方面起到保溫的作用，另一方面由于沒有潮氣在里邊，對鋼管起到防止腐蝕的作用。

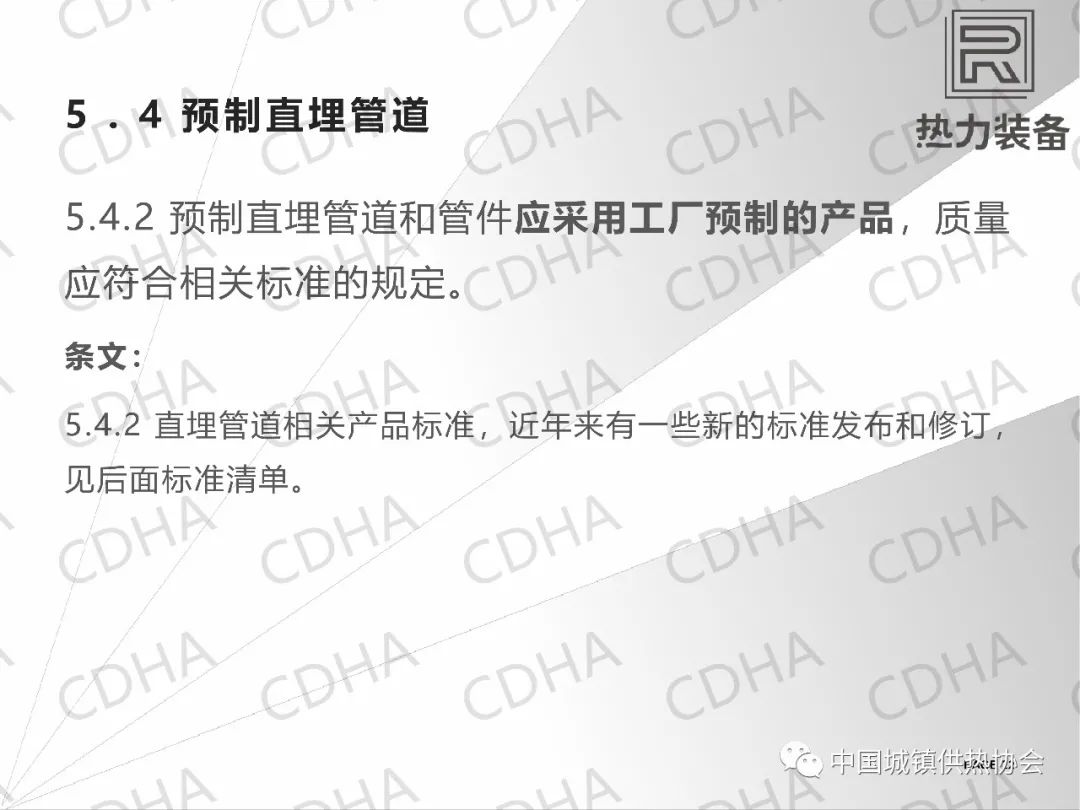

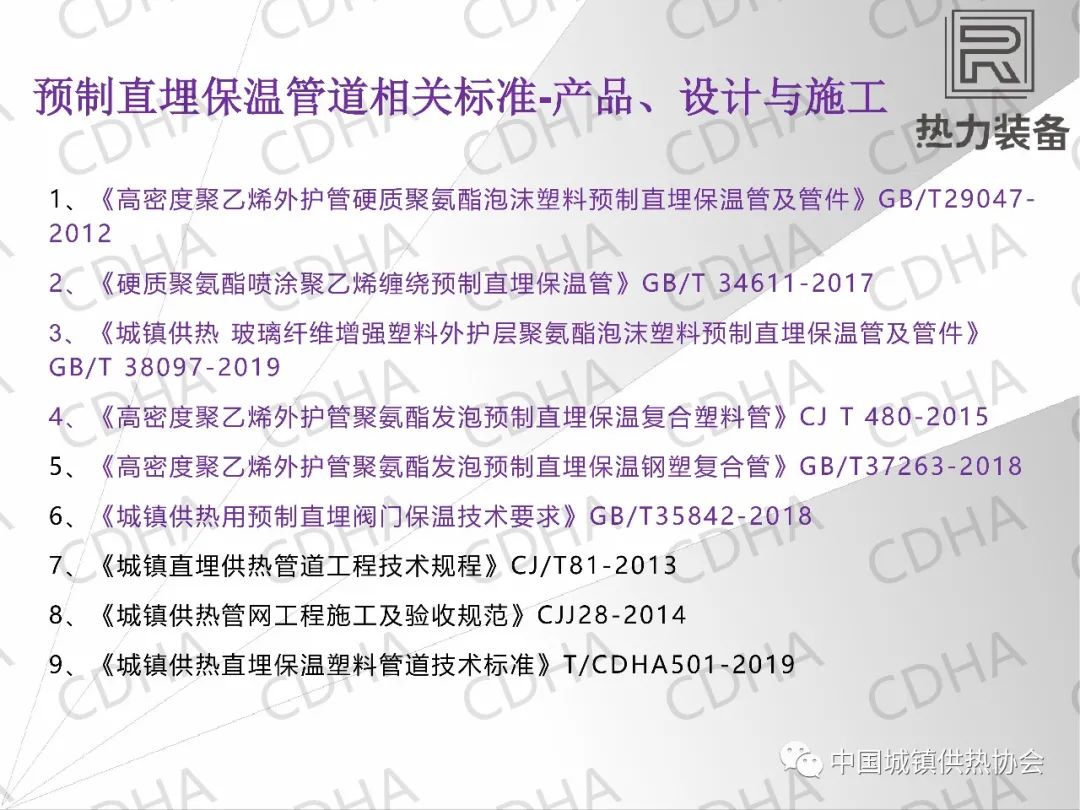

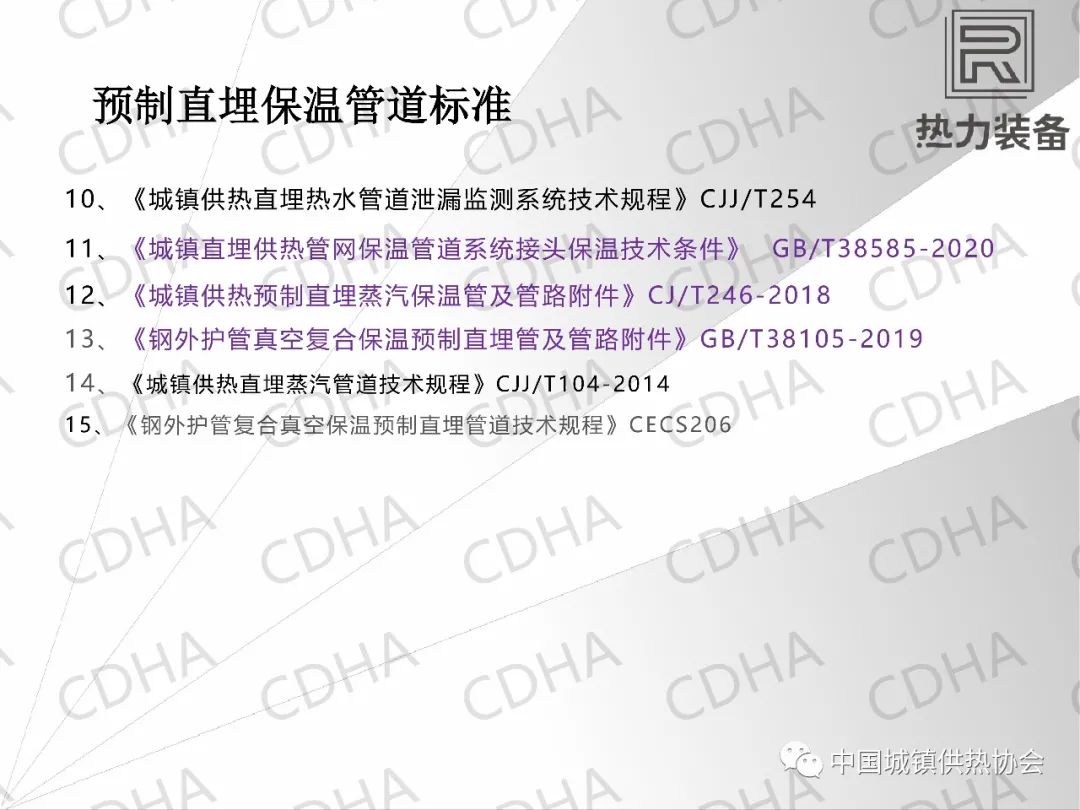

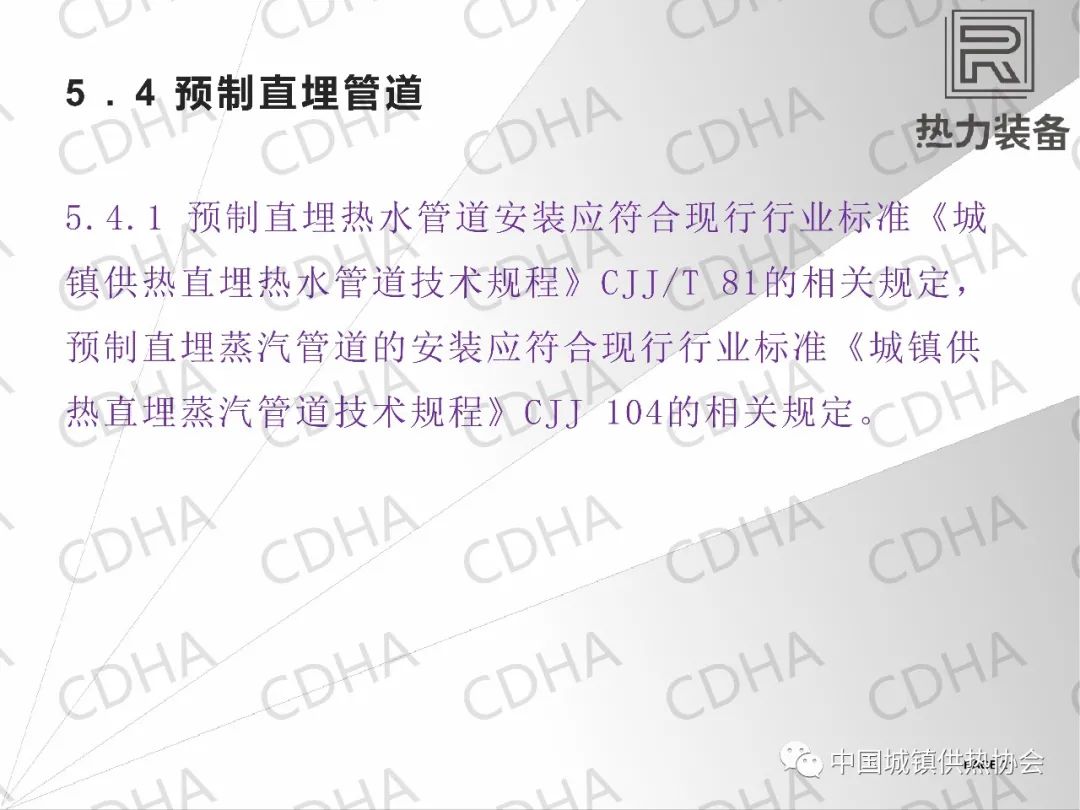

正文當中有幾個關鍵的條款解釋一下，先是預制直埋管道、管件應該采用工廠預制的產品。要求主要保證產品加工的質量應該符合相關標準的要求。近年來標準發布的會比較多一些，從28標準發布至今，已經有幾個標準陸續的發布了。大家可以參照一下這個標準的內容。

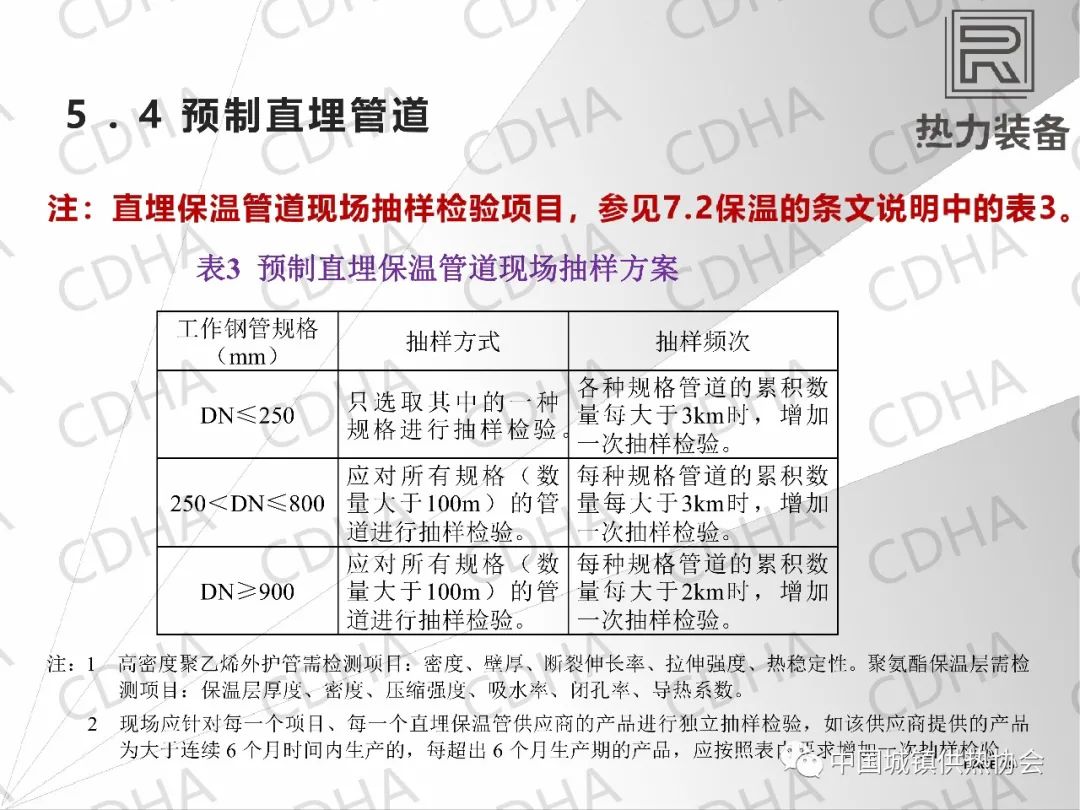

另外有些人會經常打電話問，說直埋管道現場抽檢的時候，用什么樣的方式來抽檢，是不是按照保溫管產品標準的要求來檢，這是不一樣的，所以在28標準當中，第7.2章條款中的條文里，有個專門針對預制直埋管道的一個現場抽樣的方案，大家可以參照一下。

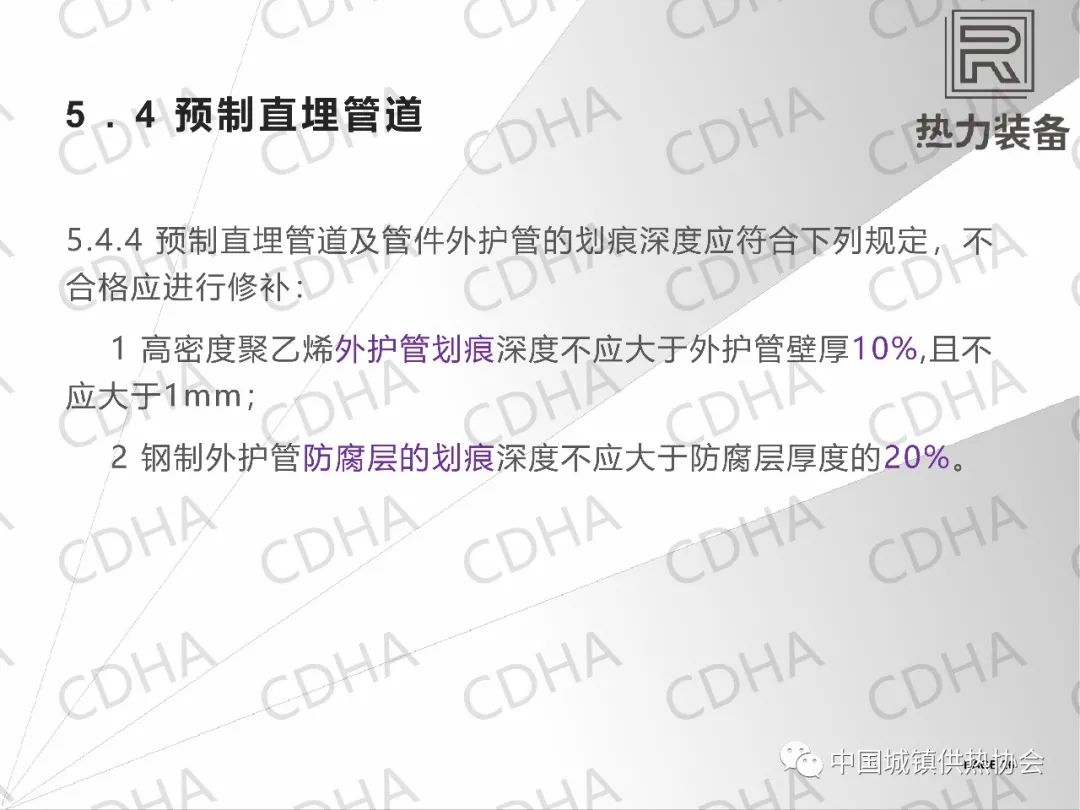

還有一個就是外護管道的劃痕深度不能超過10%，壁厚的10%不大于一毫米，蒸汽管道的防腐層的劃痕深度不能超過20%。

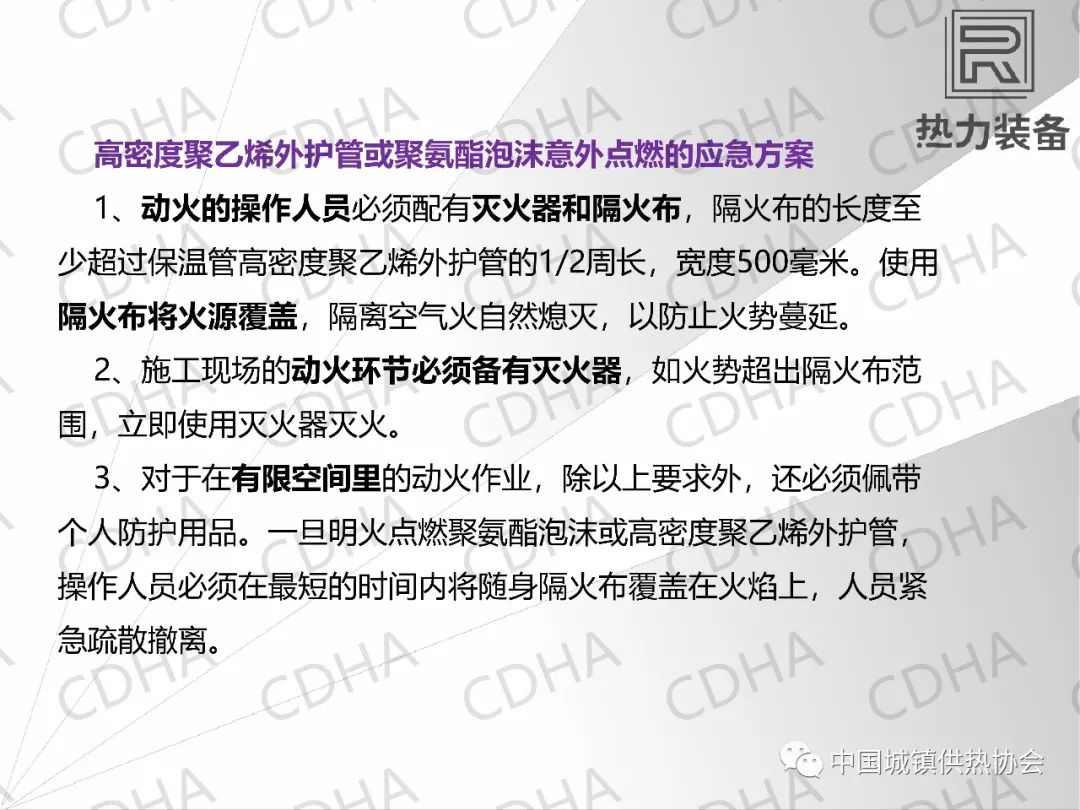

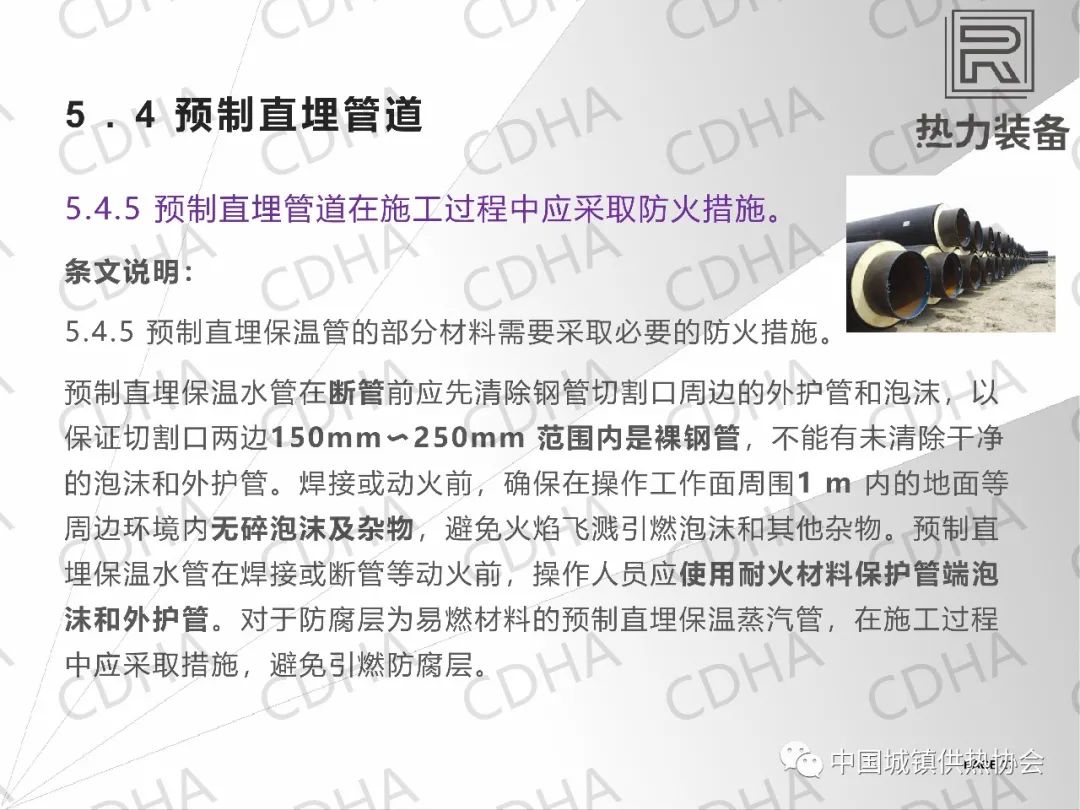

在施工當中要采取防火措施，因?yàn)橹甭窆艿罌]有阻燃的要求，聚氨酯保溫層和外護管都是易燃的產品，所以在施工的時候，尤其在斷管動火的時候，如果不小心可能會引起火災，在施工的時候注意一下，如果斷管的時候，切割口的兩端150mm~250mm范圍內，要是裸鋼管需要把保溫層先去掉，然后再開始去切割。

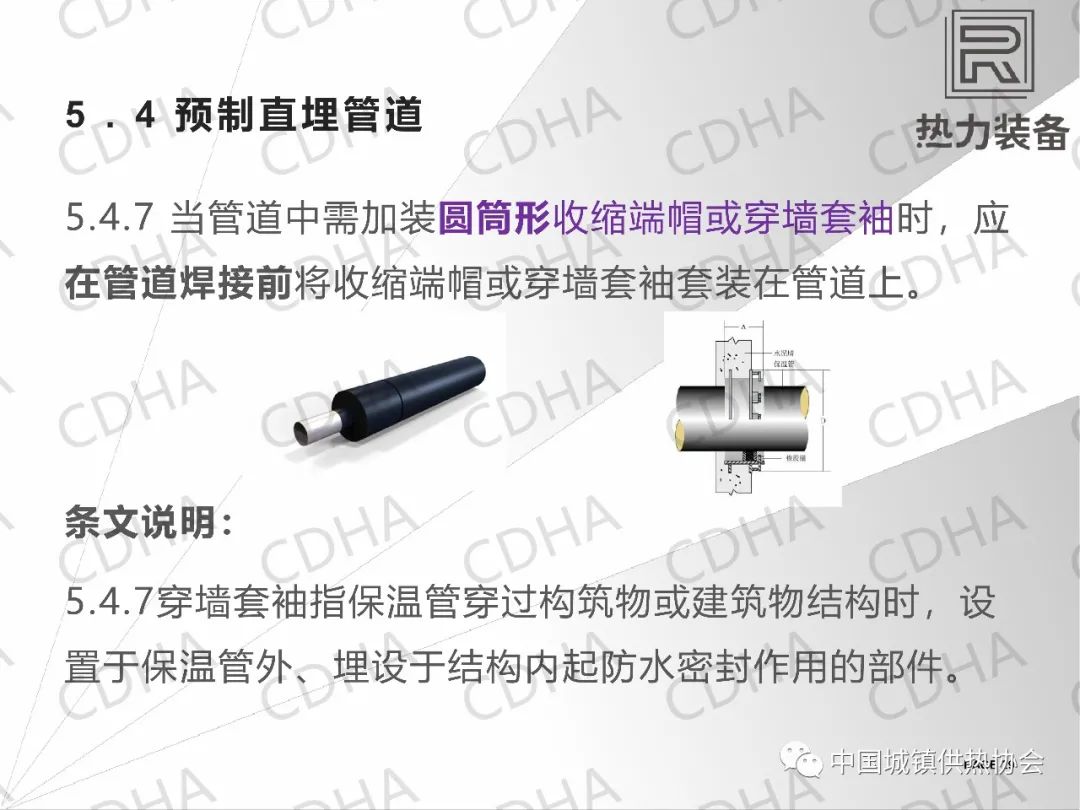

管道焊接完以后就沒法再套上了，涉及的材料主要是穿墻套袖當中用到的收縮端帽，保溫管道從進到水里以后管道是裸露的，這個時候用收縮端帽收縮一下。這種圓形的產品一定要是在鋼管焊接之前給它套在保溫管道上。

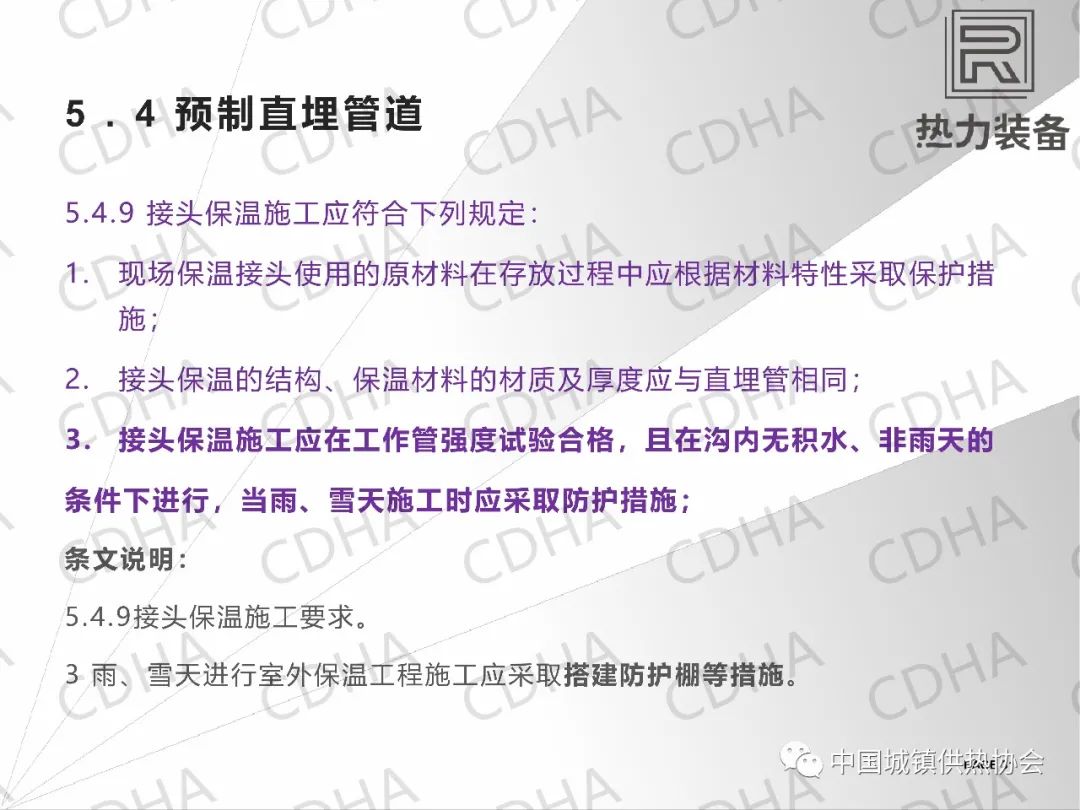

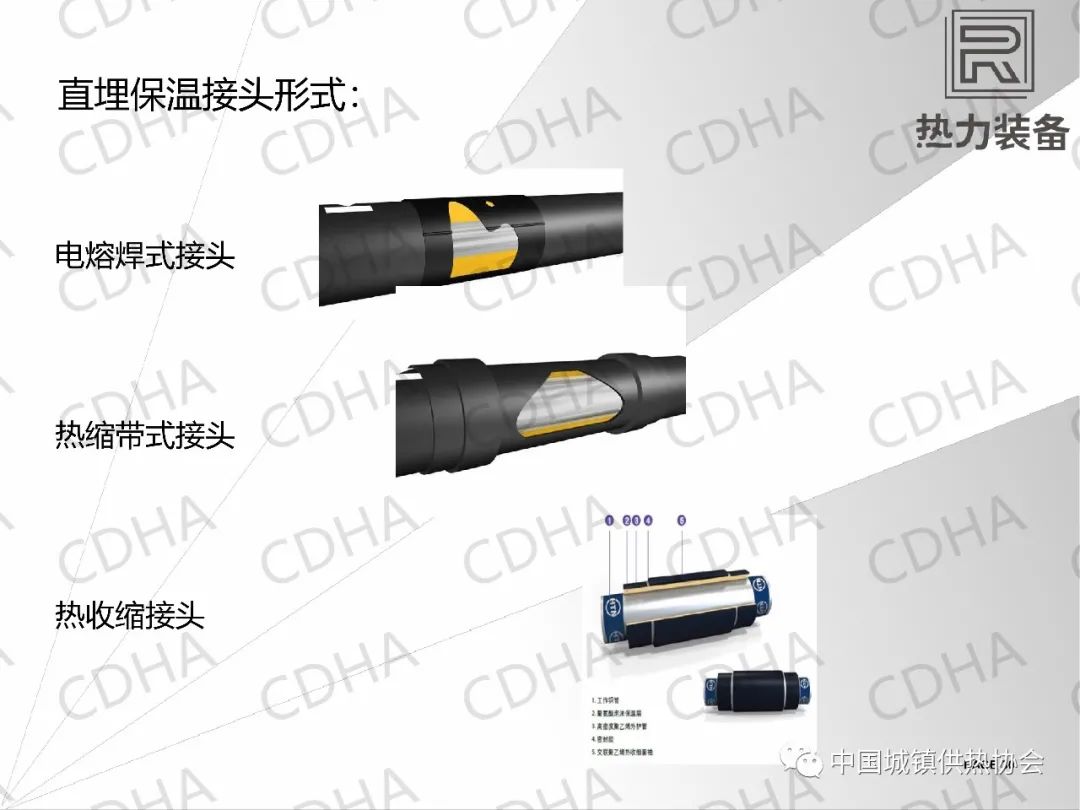

下面重點講一下接頭，不管哪種形式的接頭，現場施工的時候都有要求，首先它的結構材料要跟直埋管道是一樣的，還有在施工過程當中，一定要在工作管強度試驗合格以后、溝內沒有積水、非雨天的時候進行，如果雨天流水的情況下施工，那水可能就包在接頭里邊就會導致保溫層的碳化。

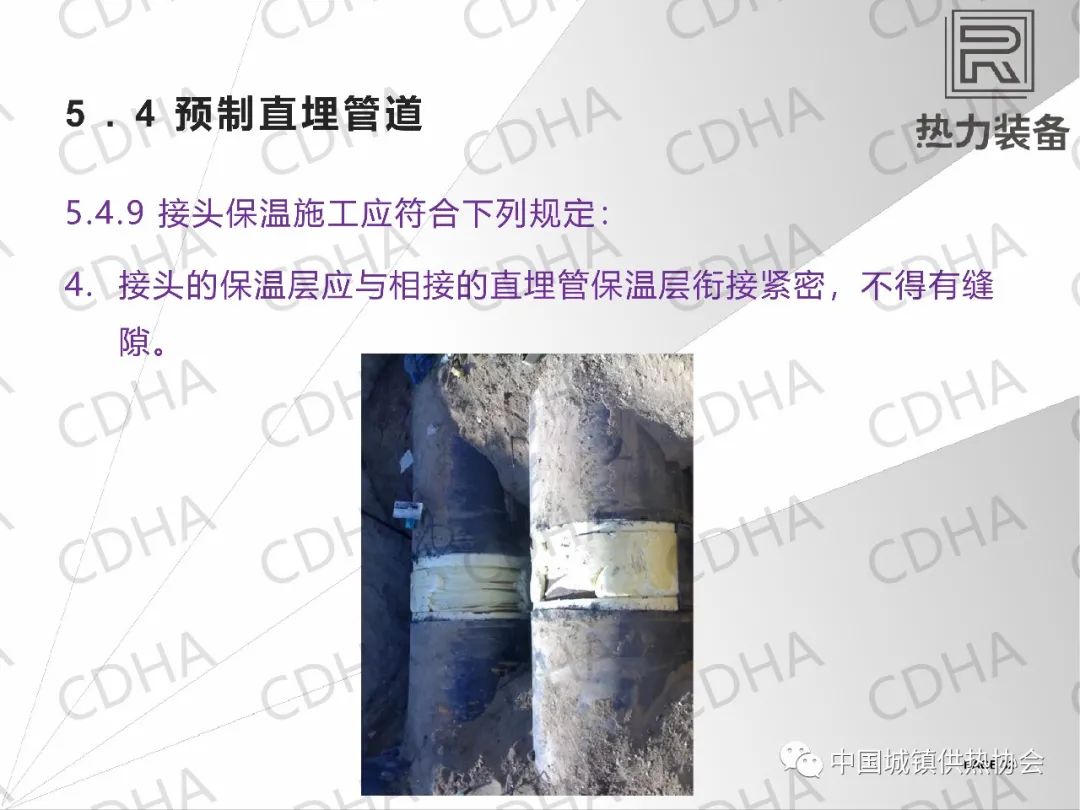

還有一個就是接頭的保溫層一定要注意，跟直埋管段的保溫層要緊密銜接，不能有縫隙，像這個圖片，如果有縫隙的話里面就會有氣體，外護密封上供熱以后，隨著溫度的升高氣體膨脹，慢慢就會把接頭外護頂壞，慢慢就會漏水。

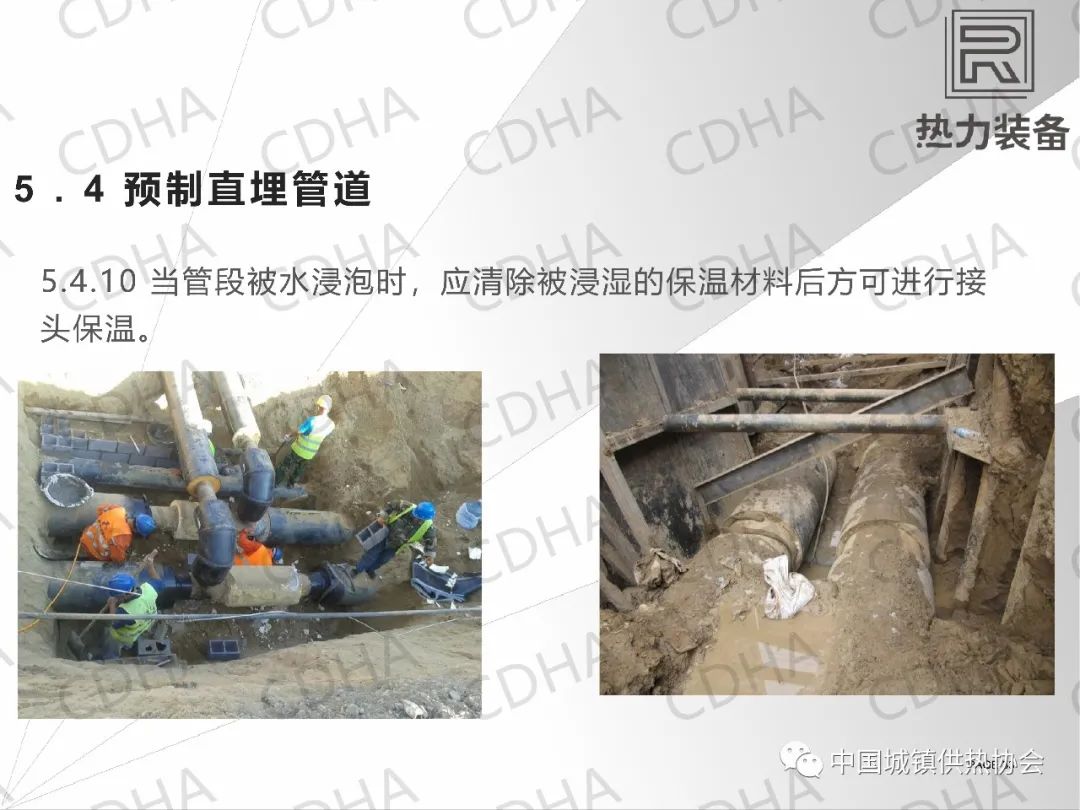

還有管段被水泡以后，應該把被浸泡濕了的泡沫層取消掉、挖除。

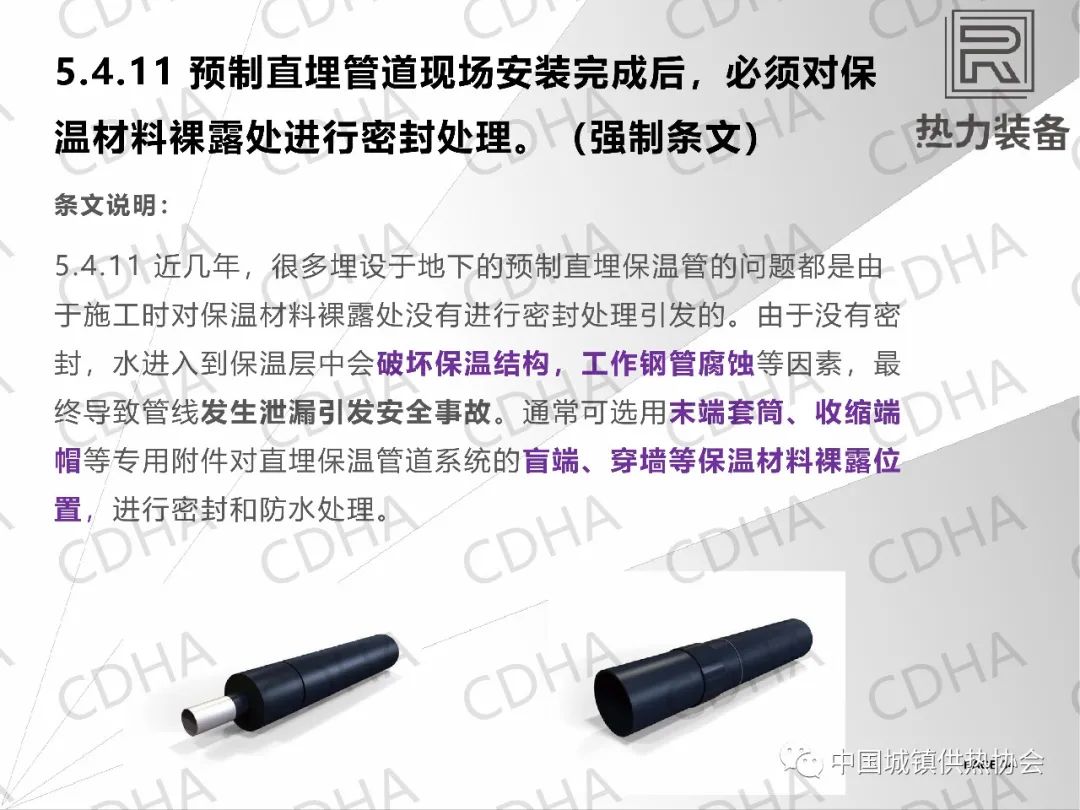

這一條是一個強制性條文，直埋管道安裝完成以后，所有裸露的地方必須進行密封處理。主要涉及到進入墻的部分管端要用收縮端帽密封一下，在管道的盲端，泡沫不能直接露在外邊、埋在土里或者接觸水是不允許的。所以用末端套筒再封一下。

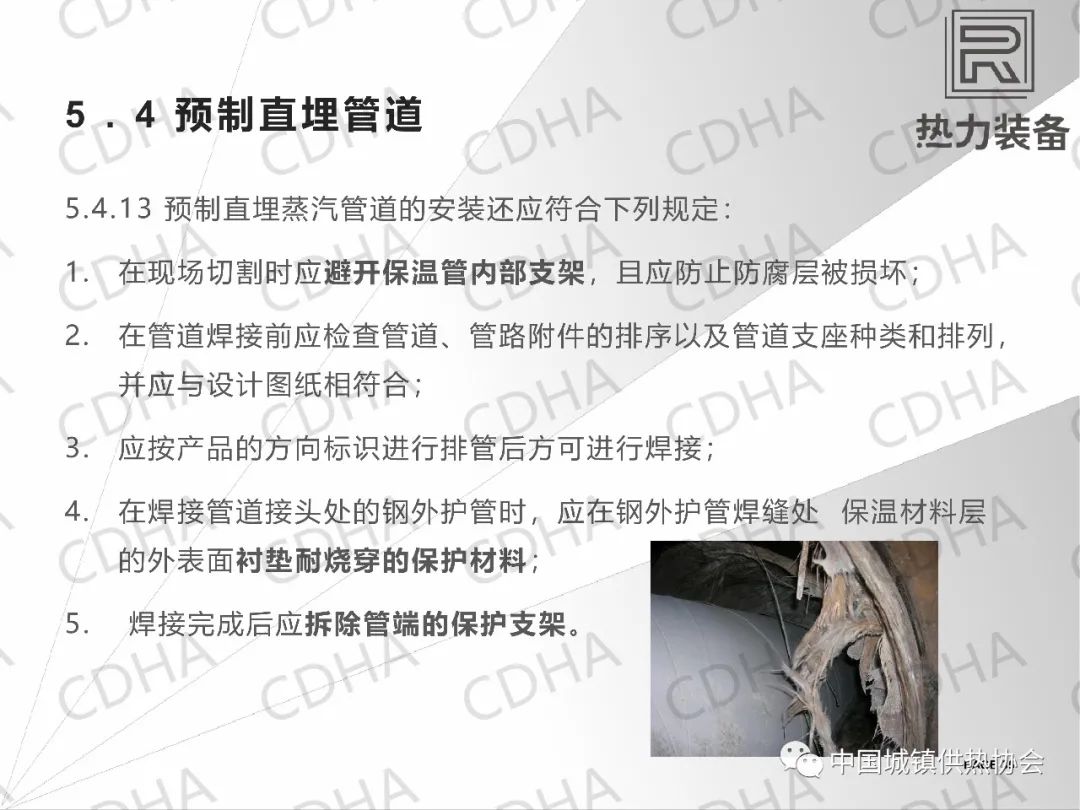

還有直埋管道、蒸汽管道在施工的時候，如果現場有斷管的情況，切割的時候避開里面支架。管道里面一般都會有兩個支架，切的時候要避開的支架的情況；還有一個就是焊接前一定要注意蒸汽管道跟水管不太一樣的地方，它的排管非常重要，一定要根據排管圖的情況去進行去排管。

因?yàn)槭卿撎卒摰墓艿溃撏庾o(hù)管在焊接的時候要注意焊渣不要掉在保溫材料上。管道要拆除兩端的保護支架，因?yàn)檎羝艿朗腔瑒有偷?，不管?nèi)滑動外滑動，是可以相對移動的，運輸?shù)臅r候?yàn)榱吮ＷC安全都會用支架焊上保證運輸?shù)陌踩?，現場焊接完成之后要拆除。蒸汽管道也不能進水，如果進水后保溫層也會出現這種失效的情況。

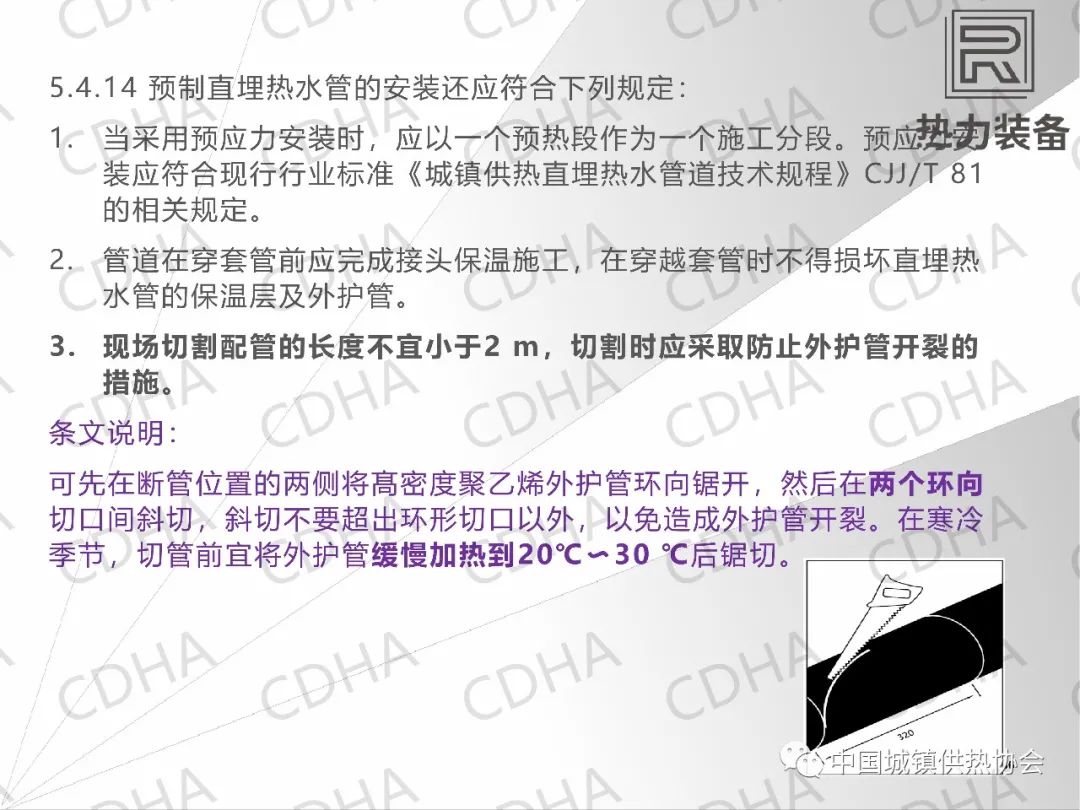

管道在切割時經常會出現切裂的情況，這里強調一下，如果現場要切管，一種方式是可以先開兩個環形的口，再開一個斜口，如果是冬天寒冷季節溫度特別低的時候，可以先預熱一下，加熱到二三十度的時候再去切，避免開裂。

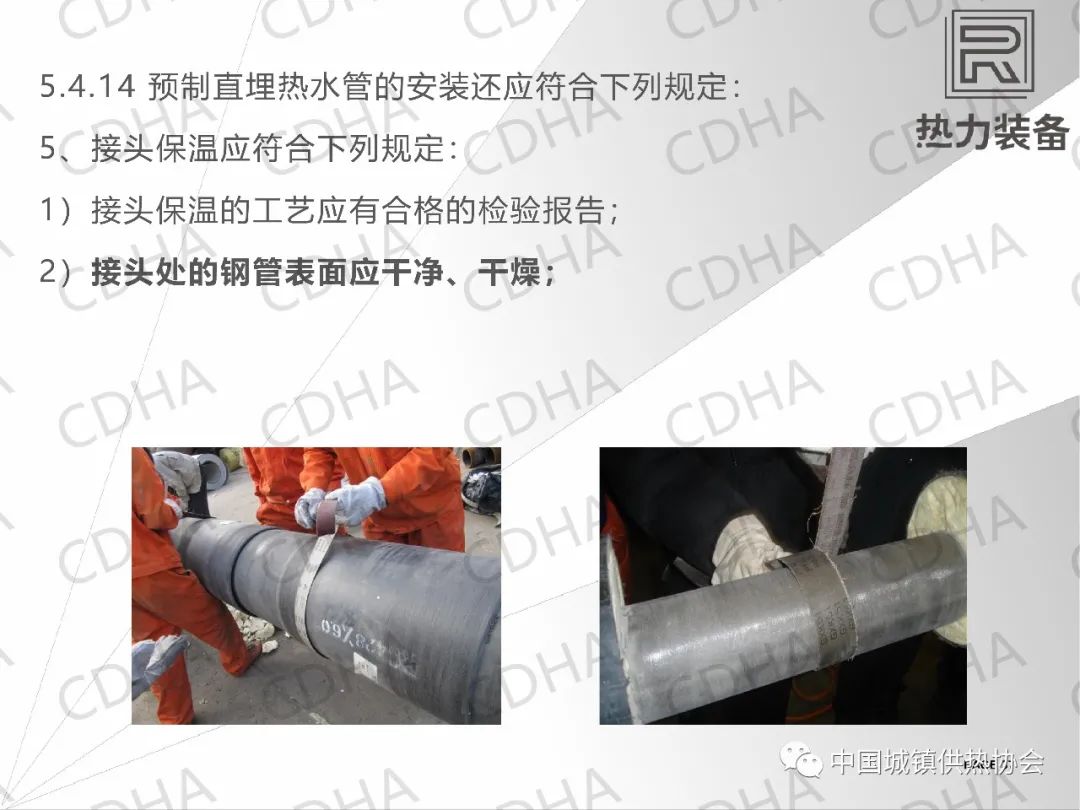

鋼管的表面要清除干凈，外管的表面也要打磨，把氧化皮去掉。

這個是在標準制定的時候?qū)＜乙恢碌囊庖姡匆幌聝蓚€圖片的對比，左邊是機器發泡的泡沫，右邊是手工發泡的泡沫，質量是完全不一樣的，手工發泡現場攪拌的效果會比較差，還有因?yàn)榘l(fā)泡孔比較小，在倒的時候，沒倒完已經發起來就倒不全了，這時候保溫層也會有一些發不滿的情況，現場要注意盡可能用機器來發泡。

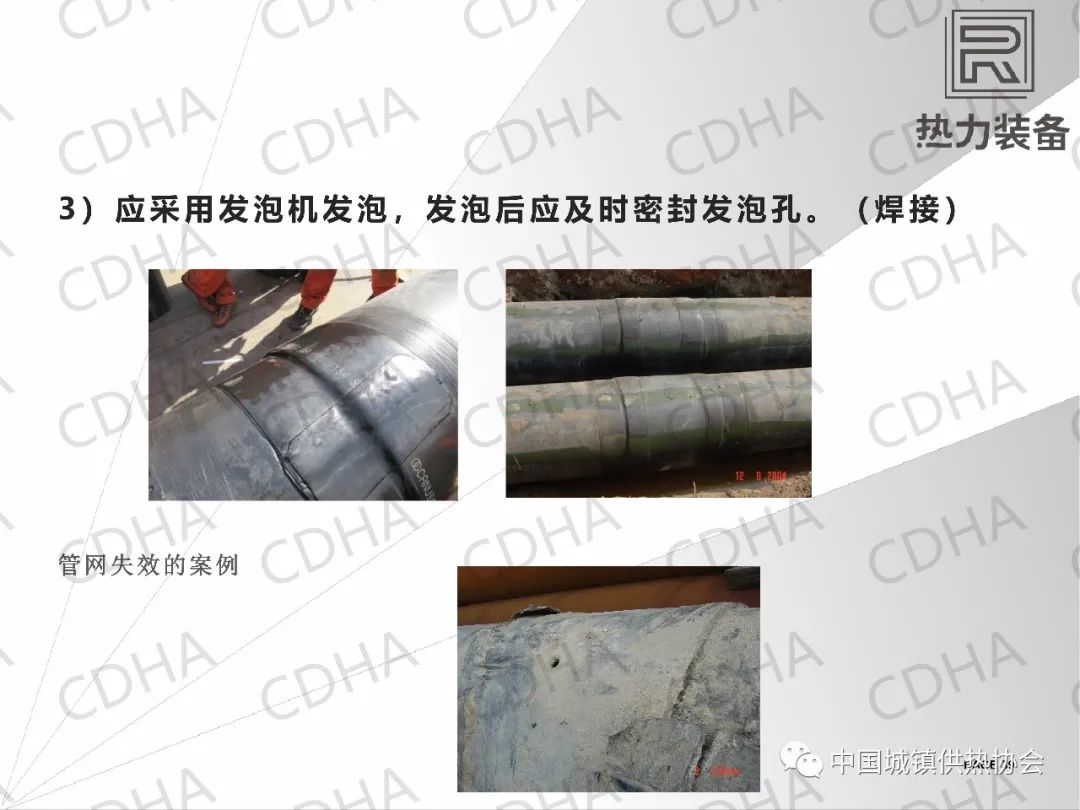

這里需要強調，發泡以后發泡孔一定要封上、焊上，跟母材保持強度一致，然后再用蓋片蓋上。這是一個失效的案例，發炮孔沒有封，水從這進去導致整個管網碳化失效。

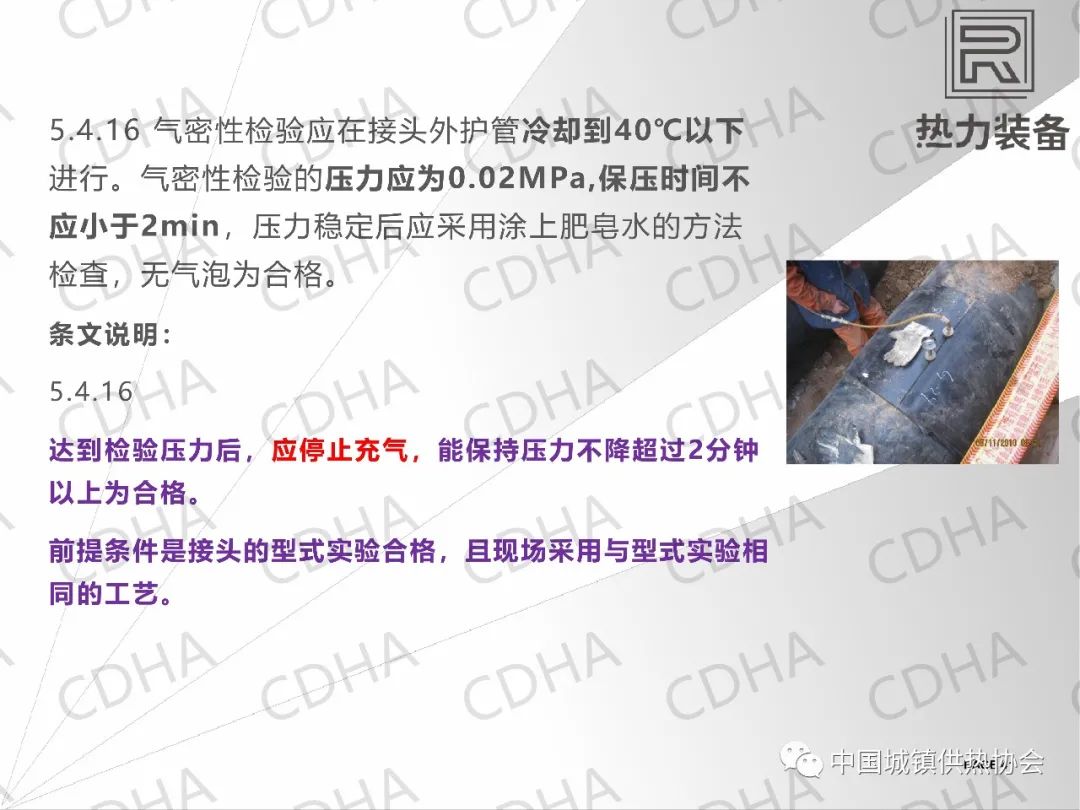

這是第二個強制性條文，接頭外護安裝以后必須進行氣密性檢驗。防止接頭有漏水的情況出現。

另外再強調一下接頭的檢驗。我們做了一個針對現場設計的密封性檢驗的方式，但真正的接頭的質量要求是有一個完整性的要求，比如說要做砂漿實驗，能夠保證在土壤當中每次升溫、降溫的時候往復運動，能夠經受得住土壤的這種摩擦力，不把接頭的位置給它破壞掉。另外接頭本身也有強度的實驗，比如在做型式驗證的時候要做拉檢實驗，這個情況下這些性能是接頭的一個工藝，接頭現場采用的工藝一定要跟型式實驗的工藝是一樣的，才能保證現場的強度是一樣的。

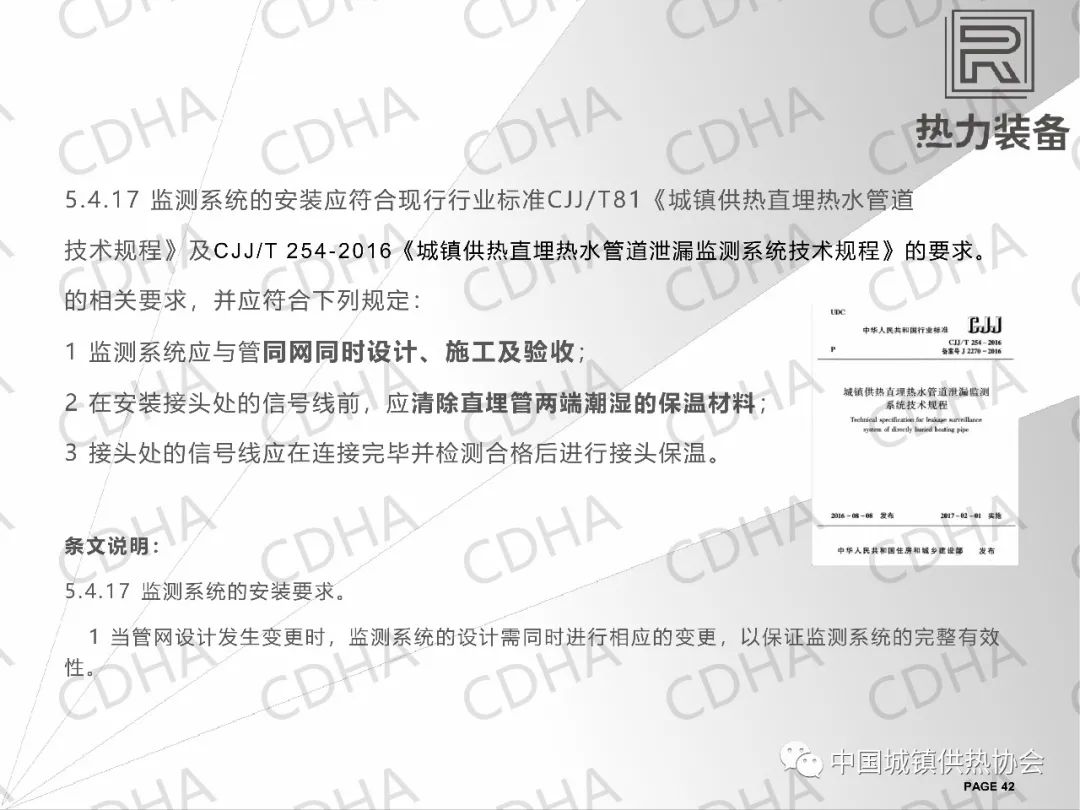

另外一條就是監測系統的安裝，當年在做28標準的時候，還沒有254直埋熱水管道監測系統技術規程，這個標準是2016年才制定出來的，當時是符合81的要求，我們下次再修訂的時候，除了81上有些規定之外，254這里面有一個特別詳細的要求，這個監測系統從它的設計施工驗收、運行維護整個的要求都在里邊，這里強調一下，作為監測系統來講，它的設計、施工和驗收一定要跟管網同時進行，如果不同步進行的話，管網很大的可能性最后是用不起來的。

還有的時候現場有一些變更，要不同時做的話，變更的情況會導致最后監測系統跟實際的做的就是有偏差，就沒法實現。還有監測系統是在安裝接頭的時候，會把信號線先連上，在連信號線的時候一定要清除管段兩端潮濕的保溫材料，才可以進行發泡。

另外接頭處的信號線在連接完畢，并且檢測合格后再進行接頭保溫，是分步驟進行的，作為監測系統來講，一方面，監測管網是不是出現泄漏，另一方面，可以監測施工的質量。因?yàn)樾盘柧€非常的敏感，如果有水進去的話或有漏水的情況下，很快就能夠體現出來，有報警的情況，如果有泄漏的情況，馬上能發現，在回填之前把有問題的幾個接頭進行修復，保證整個管網的運行的質量。
