2025年7月《中國城鎮供熱發展報告2024》正式出版發行面向全行業發布！這份報告不僅匯集了行業最新統計數據，更優選了來自全國各地的13家供熱企業在節能降碳、降本增效方面的成功實踐，為行業低碳轉型升級提供了寶貴的經驗。第八屆中國供熱學術年會上，協會為入選"2024年度中國供熱行業節能減碳增效優秀案例"的這13家企業頒發了榮譽證書。

本期分享包頭市華融熱力有限責任公司通過戶端調控等精細化管理手段促進企業節能降耗的經驗。

包頭市華融熱力有限責任公司（以下簡稱“包頭華融”）成立于2000年，隸屬內蒙古華鹿能源發展（集團）有限公司，是包頭市首家投資城市集中供熱建設的民營企業。截至目前，包頭華融供熱面積1300萬㎡，熱力站139座，敷設一次管網385km。

2015年，包頭華融為響應城市綜合管廊建設工作，供熱一次管網入廊運行，管徑DN600、長度2.8km，是內蒙古自治區首家供熱管網進入綜合管廊運行的供熱企業，現在累計入廊及運行的供熱管網共9.2km。2020年，包頭華融開始邁向供熱精細化管理，供熱調控、服務管理逐步向供熱最小單位“戶”延伸。近幾年主要以戶端調控管理為目標，探索調節措施和管理辦法，取得了明顯成效，在中國城鎮供熱協會公布的2023年度能效領跑5000萬㎡以下企業獲得第7名的好成績，較上一年度進步了3個名次。

供熱的主要能耗是熱耗、電耗、水耗，目前行業節能降耗意識普遍都在提高，但實際效果差異比較大，原因或許是最初的設計選型和工藝不合理、也或許是運行管理過于粗放等。眾所周知，節能增效并非一招一夕就能做好的，實現指標下降相對容易，但做到精細、極致的管理并非易事。實踐證明，簡單地照搬照抄并不可行，需要根據企業自身情況，排查分析每一個耗能單元的問題，找出不正常能耗的原因并加以解決。供熱節能增效，只有從細微之處，在每一處細節上下功夫，才能真正做到持續能效領跑。

01

從供熱設施各個環節入手降低熱損

從熱源到熱用戶，熱量要經過一次管網、熱力站、二次管網、樓道立管等設施最終到達用戶室內，輸送過程中每一個環節的熱損都會造成熱耗增加。尤其是二次管網保溫破壞和維護缺失問題最突出。2020年開始，包頭華融按照工藝流程逐項進行保溫問題排查，主要采取以下措施：

（1）熱力站內除循環水泵電機外，裸露的熱水管道和換熱器、閥門閥體、水泵泵體、除污器等設備均采取保溫措施。近幾年，包頭華融在停暖期對原有小區二次管網1200多座檢查室和14000多米裸管進行了保溫處理。

（2）把各支線截斷閥及單元入戶閥等主要功能是關斷的閥門全部更換成焊接球閥，不僅極大地減少了閥門泄漏損失，也降低了閥門的維護工作量。

（3）對樓道立管進行保溫。排查原有小區立管保溫破損和缺失情況，對需要維護的全部進行了保溫更換。近年來共完成600多個單元，38000多米樓道立管的保溫更換改造。且新建項目驗收時嚴格按國家標準的要求驗收立管保溫的完整度。

02

做好設備匹配選型，保證供熱精準調節

供熱平衡調節的關鍵是選擇與實際工況相匹配的設備，并不一定要選最好、最貴的設備。

（1）優化熱力站電動調節閥選型

調查發現，包頭華融熱力站熱量調節的主要設備是一次管網電動調節閥，其選型不合理會影響供熱精準調節，出現調節滯后或調節不到位的問題，進而引起供熱過量或不足；且熱力站電動調節閥選型普遍偏大，調節開度大多數在20%左右，有的甚至在5%左右，尤其初末寒期入住率低的熱力站調節閥開度更小，在調節時很容易發生偏差。

在解決該問題過程中嘗試了不同質量、不同品牌的閥門，并嘗試安裝自力式差壓閥等，但效果均不是很理想。后經技術分析，認為熱力站設計時，電動調節閥按全部供熱面積負荷及適當富余量選型，而實際運行時存在停供、不同時期熱量需求差值較大等因素，有的熱力站最大和最小負荷流量相差十幾倍，多數閥門很難滿足這種流量差異較大的工況需求，現有電動調節閥選型與實際工況難以匹配。

經過多次試驗，采用多閥并聯方式，調節閥口徑選型寧小勿大、適中即可，開度控制在50%～70%。小流量運行時，使用一臺電動閥調節；大流量運行時，開啟旁通閥并聯運行。該方案不僅增加了調節閥組的流量適應范圍，而且在各個流量段閥門的調節精度均能滿足使用要求，熱量的控制也更精細、及時，從而避免過量供熱的問題，達到了降耗的目的。由于采用閥組調節，降低了對單個調節閥的性能要求，可根據熱力站實際負荷靈活搭配并聯閥的數量和口徑，通常2臺閥并聯即可滿足需求，可以是同口徑并聯，也可一大一小或一臺電動閥一臺手動閥并聯。

（2）安裝熱力站分支熱量表，細化能耗

供熱能效提升后，進一步降低能耗指標的空間和難度越來越大，需要分析供熱系統中各個環節的能耗情況，找出能耗損失原因，以評估系統效率、提出改進方案。因此，供熱運行數據收集和分析尤為重要。

包頭華融在全部熱力站都安裝了遠傳熱表、遠傳水表、遠傳電表，對主要能耗指標進行實時監控。尤其在熱耗監測方面，不僅熱力站一次管網安裝熱表，部分有條件的二次管網分支上也安裝熱表。分支熱表為運行和管理人員提供了更為細化的實時數據，方便了運行熱耗的統計、對比，縮小了熱損異常問題的排查范圍，提高了工作效率。

為降低成本，二次管網分支熱表可適當降低要求，僅滿足熱表直管段安裝長度要求、滿足內部統計需求即可，可選用性價比高的產品。

（3）二次管網平衡采用戶端調控模式

二次管網平衡調節有很多方式，通常通過調節二次管網支路閥或熱力入口單元閥來解決樓棟和單元間的水力失調，但對于樓內戶間垂直失調，只有做到戶端調節才能實現。目前，包頭華融所轄用戶具備戶閥調節功能的占比達到40%。

二次管網調節模式轉變?yōu)橐詰舳苏{(diào)節為主后，面臨閥門數量多、閥門類型雜、可調性差、調節工作量大等問題，包頭華融根據不同類型用戶狀況有針對性地采取措施。新建用戶在設計時考慮戶端物聯閥的安裝；原有用戶因地制宜、兼顧投入成本安裝入戶閥，并制定適宜的調節和改造方案。入戶閥完好的一般通過手動調節來解決戶間不平衡問題，使用手持紅外測溫成像儀、小型便攜式流量計等輔助工具提高工作效率；供熱問題突出且無法手動調節的小區，改造時安裝自力式平衡閥。

在實際運行工程中，供熱初期調節工作量大，供熱平衡建立后只需進行個別微調，工作量逐漸降低。

03

優化熱力站工藝系統設計

熱力站是熱源與熱用戶之間供熱參數轉換、輸送、分配的重要環節，熱力站設計的合理性直接影響后期運行效果與能耗。結合多年運行經驗的總結積累，包頭華融通過以下幾方面優化熱力站設計：

（1）根據實際工況優化換熱器選型

結合實際運行數據對設計理論與實際偏差較大的換熱器選型進行調整。包頭華融熱電聯產熱源一次供/回水設計溫度為130/70℃，而實際運行中熱源最高供水溫度低于100℃，按原設計參數選取的換熱器存在一次回水溫度高和端差大的問題。經過多次試驗，將設計工況按照一次供/回水設計溫度95℃/45℃進行修正，重新選型后的換熱器運行效果良好。

（2）優化循環泵選型，降低熱力站阻力

循環泵作為熱力站的水力輸送設備，是供熱系統中的主要耗電設備。優化前，包頭華融循環泵選型主要存在的問題是實際運行與設計工況嚴重偏離，流量和揚程偏大，普遍存在“大馬拉小車”的現象，這也是造成熱力站電耗高的主要原因。統計熱力站實際運行數據，水泵需求揚程一般在8～15m（水柱，以下同），而實際揚程大多在25m左右，甚至30m以上。因此，要結合實際運行情況及近遠期負荷發展情況優化循環水泵選型，避免富余量過大。

同時，排查和降低循環系統各種不必要的阻力損失。根據運行分析，用戶側消耗的壓降只占水泵總壓降的9%～25%，絕大多數都消耗在熱力站內部。站內降阻措施主要有：管道擴徑、取消水泵出口止回閥、閥門采用焊接球閥、換熱器加旁通閥等，同時需要采取及時清洗換熱器、定期清洗除污器等措施。

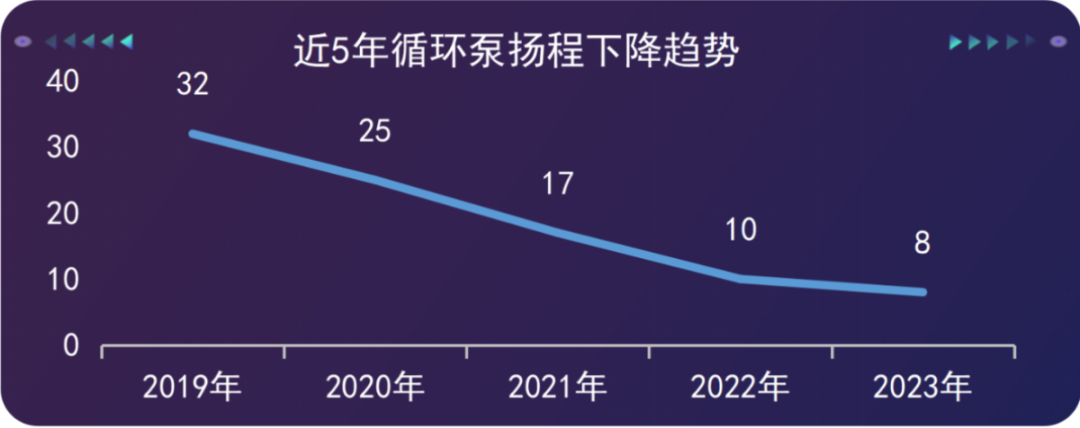

通過以上手段，大多數熱力站的循環水泵揚程從2019年的30m左右降到了2023年的10m左右。（圖7-10）

圖7-10 熱力站循環水泵揚程變化圖

（3）對部分熱力站進行二次側分布式供熱系統改造

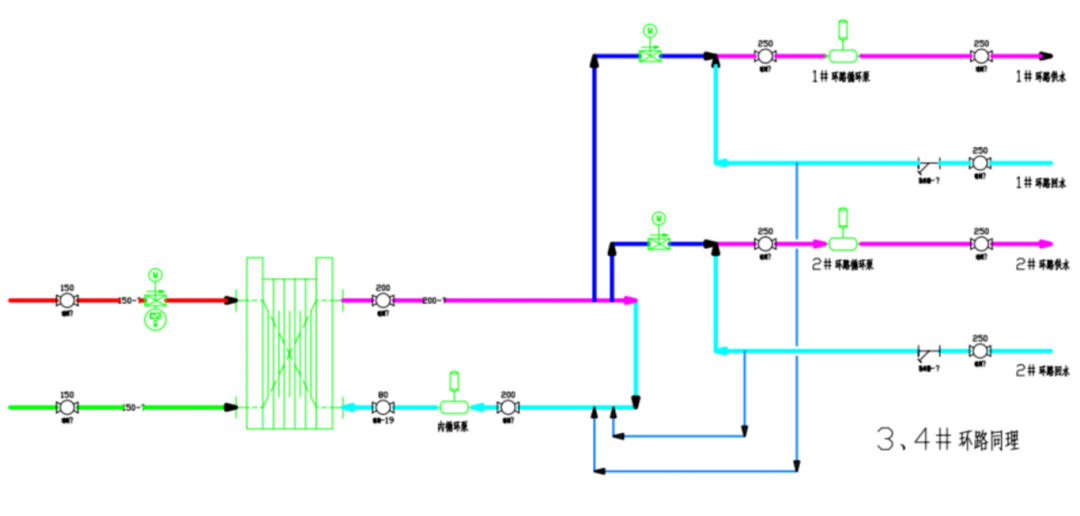

熱力站分布式供熱系統二次側循環系統分為內循環和外循環兩個系統，內循環系統只負責換熱器二次側與一次側的換熱循環，外循環系統負責所在環路用戶側的散熱循環，兩個循環通過平衡管（耦合罐）進行熱量交換。該系統的優點是內、外循環系統和各環路間水力工況相對獨立、互不干擾，根據需求調整相應的循環泵頻率即可實現各自流量精準控制以及參數的差異化調節；每臺循環泵的揚程僅滿足各自回路系統阻力即可，一般都在10m以內。分布式供熱系統尤其適用于環路較多、環路間負荷及阻力差異較大、各環路供熱參數需求不同的系統，其靈活的調節性不僅能解決各環路供熱參數調節難、分配難的問題，還能起到節約電耗的效果（圖7-11）。

圖7-11 熱力站分布式供熱系統原理圖

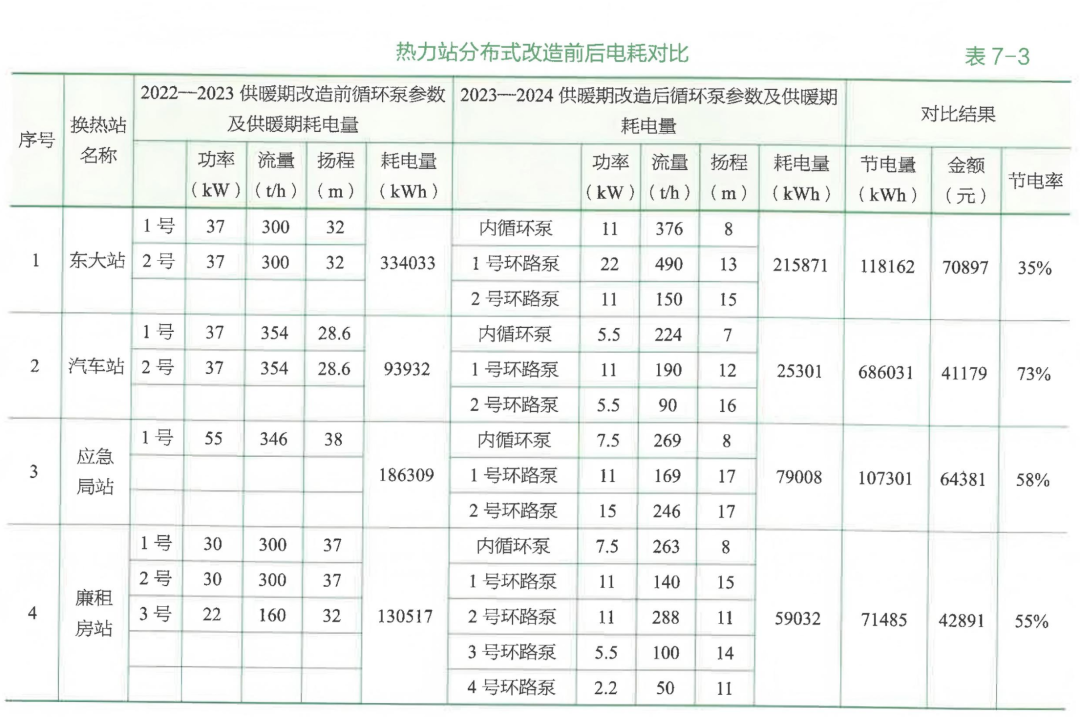

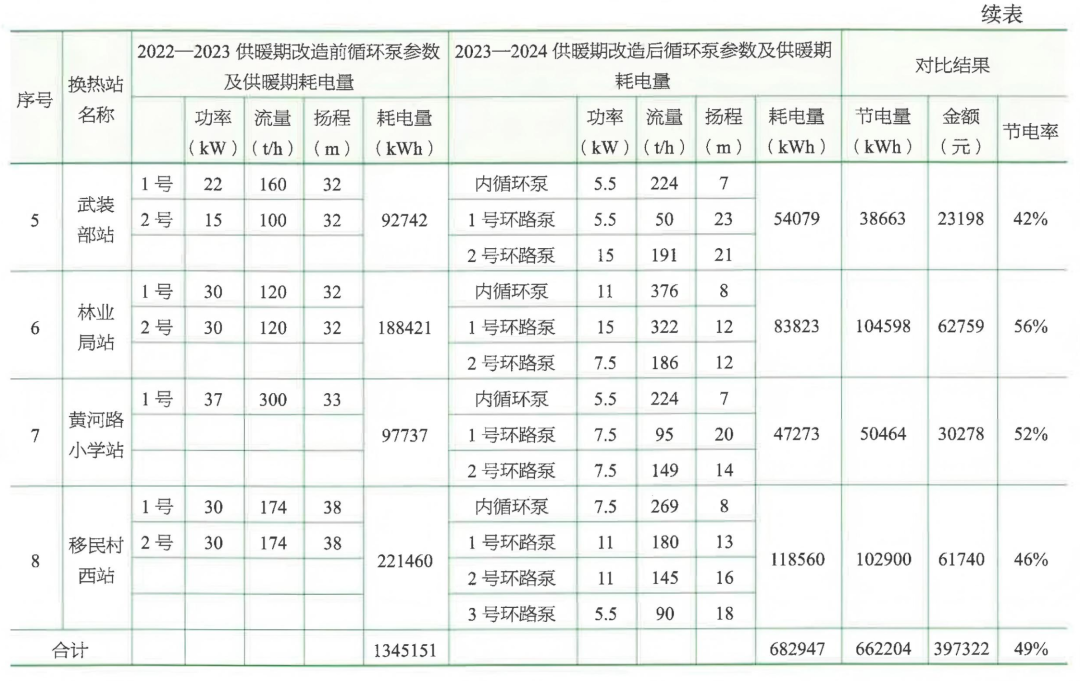

2023年停暖期，包頭華融對8座熱力站進行了分布式改造。改造前二次循環流量較大，供熱不平衡問題突出，尤其是末端不熱用戶較多，且循環泵揚程都大于30m。改造時根據環路負荷及運行歷史數據，重新對所有循環泵流量與揚程進行了校核選型。每個環路均設一臺環路外循環泵，按各自環路負荷對流量選型，按實際運行阻力參數選擇揚程。內循環泵流量按各環路總流量的60%選型，揚程基本為8m。改造后熱力站各環路的流量和供水溫度通過循環泵頻率配合電動調節閥都能實現精準調節，末端不熱用戶明顯減少。循環流量不變的情況下，循環泵總功率大幅下降，電耗同比平均下降49%，總計供暖期節約電費39萬元。由于消除了環路間的供熱失調問題，熱耗也有不同程度下降（表7-3）。

04

多措并舉查失水

供熱系統失水主要分為機械失水和人為放水，尤其二次管網失水占比較大。管網失水不僅損耗水費，還對熱耗和電耗造成影響。且管網失水涉及供熱系統安全運行，隨著失水量增大，產生的次生問題也會越來越嚴重，不僅影響供熱質量，造成水力失衡，還可能引發建筑物下沉、路面塌陷等安全隱患，所以失水控制也是供熱工作的重心之一。

多年來，包頭華融通過不斷實踐，培養、鍛煉一支經驗豐富的查漏隊伍，同時配備查漏設備提高工作效率。一般漏點通過使用聽音桿聽閥門、管道的水流聲，通過測溫探桿沿管網測量土壤溫濕度，通過紅外熱成像儀探測管網周邊溫度場變化，基本可以找出漏點位置。再就是建立查漏獎勵制度，查漏工作很容易量化考核，一套合理的激勵機制可以激發出運行人員很多的查漏方法，從而有效降低運行失水。

05

采用服務站一站式管理模式

過去包頭華融供熱管理采用分公司模式，分公司下設維修隊及服務稽查等人員，公司按照生產、服務、營業等職能部門劃分安排相關工作。這種管理模式的弊端是各部門為完成指標，工作上存在推諉扯皮現象，服務不懂生產、生產不管服務等情況時有發生，熱用戶辦理業務和反映供熱問題不暢、滿意度較差。

為解決上述問題，2020年開始包頭華融在基層供熱管理上采用服務站一站式管理模式。根據方便管理的原則，按照區域劃分了10個服務站，每個服務站負責周邊幾個小區的供熱管理，管理供熱面積平均約100萬㎡，用戶約8000戶，人員配置約10人，將生產、服務、收費、安全等指標統一下至各服務站。服務站全面負責轄區內供熱生產、管理、維修、服務、收費等全流程工作，公司其他職能部門和分公司為服務站提供相關技術、業務支持和保障工作；在各自區域的合適位置均設置一處工作站，熱用戶供熱問題基本可通過工作站一站式解決。

讓流程在公司內部流轉、讓用戶少跑腿，拉近了公司與熱用戶的距離，提高了服務效率和滿意度，公司整體管理效率也有了很大提高。

06

總結

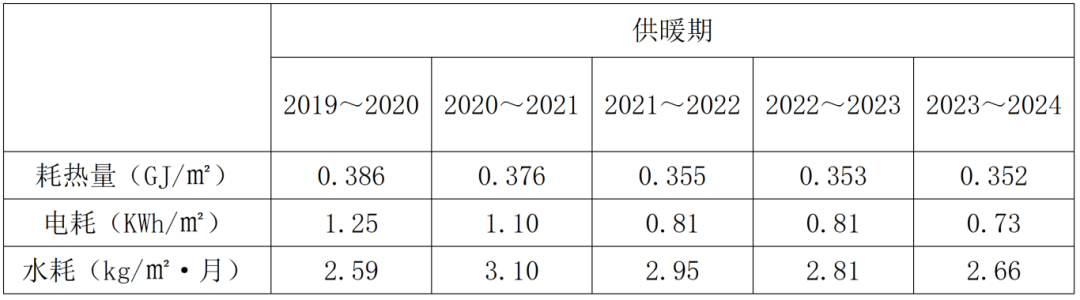

從2020年開始包頭華融多措并舉，供熱管理效率和能耗指標都有很大提升。由表7-4可知，近5個供暖期，包頭華融單位面積耗熱量累計下降8.9%，單位面積電耗累計下降41.5%，單位面積水耗也穩中有降。同時，從數據對比中也能發現，能耗指標控制達到一定程度后，常規的措施已很難產生明顯效果，需要更精細和科學的管理。

表7-4：包頭華融近5個供暖期單位面積能耗指標對比

為了進一步提升服務水平，包頭華融將進一步優化管理模式，推行溫暖管家供熱服務。作為一個從事公用事業的民營企業，包頭華融始終牢記社會責任，把提高供熱質量、服務質量放在首位，努力實現兩個質量雙提高。今后，包頭華融還將繼續對標供熱行業能效領跑優秀企業，通過新工藝、新技術、新設備與智能化系統的結合，不斷提升供熱保障服務水平，推動企業節能、降耗和增效工作再上新臺階，為內蒙古的供熱事業可持續發展貢獻一份綿薄之力。
