2025年7月《中國城鎮供熱發展報告2024》正式出版發行，面向全行業發布！這份報告不僅匯集了行業最新統計數據，更優選了來自全國各地的13家供熱企業在節能降碳、降本增效方面的成功實踐，為行業低碳轉型升級提供了寶貴的經驗。第八屆中國供熱學術年會上，協會為入選"2024年度中國供熱行業節能減碳增效優秀案例"的13家企業頒發了榮譽證書。

本期分享國家電投集團東北電力撫順撫電能源分公司降低電耗的經驗。

自2013年起，國家電投集團東北電力有限公司撫順撫電能源分公司（以下簡稱“撫電能源”）實施了“雙熱源、大熱網”戰略，依托國家電投集團東北電力有限公司撫順熱電分公司、撫順遼電運營管理有限公司兩大熱源單位，建成雙線管網133余千米，可滿足2500余萬㎡的供熱需求。截至目前，撫電能源并網供熱面積達到2438萬㎡，約占撫順市城市供熱面積的40%，其中，直供熱并網面積1121萬㎡，轉供熱并網面積1317萬㎡。撫電能源直供面積涵蓋撫順市城東、高山、葛布和公園4個區域，管理熱力站104座，服務熱用戶11.9萬余戶。

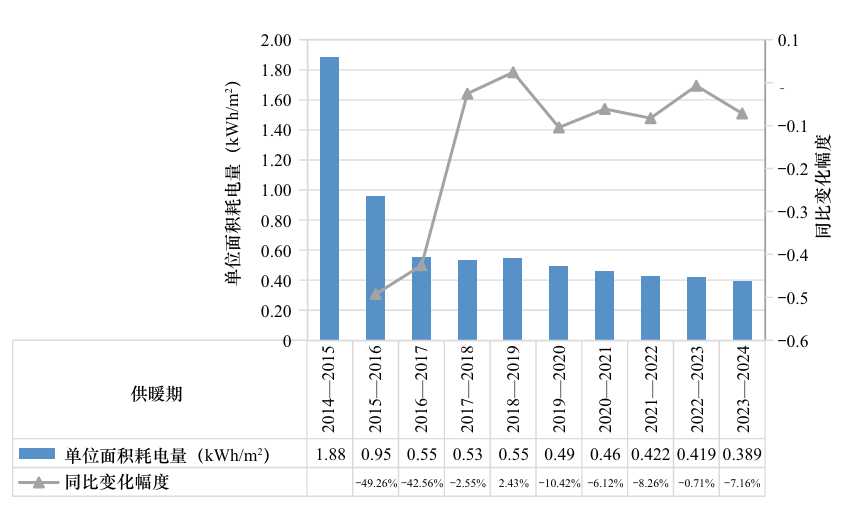

撫電能源從2013年起逐步向供熱專業化方向轉型，通過節能技術引進、設備優化改造、供熱平臺搭建、運維管理強化、人員培訓與節能意識提升，供熱電耗指標持續下降（圖7-27），2019-2024供暖期平均單位面積耗電量比2014-2019供暖期下降了54.15%，按照電單價0.75元/kWh計算，平均每個供暖期節約節省電費284萬元。

圖7-27 撫電能源近10個供暖期

單位面積耗電量變化情況

截至2024年，撫電能源共有熱力站104座，供暖面積大于10萬㎡的有43座、占比41.4%，大于15萬㎡的有22座、占比21.2%。部分老城區熱力站管網布局不合理，供熱半徑較大，造成能耗浪費、冷熱不均的現象。撫電能源近年來對部分熱力站實施拆分機組改造，節能效果顯著，改造后主要體現出以下優勢。

（1）增強系統調節靈活性，提升供熱效率

拆分機組后，不同機組可根據實際用熱需求獨立調節輸出，實現熱量的高效傳輸與利用，從而顯著提升供熱系統的整體效率。熱力站可以根據天氣變化、用戶需求和管網壓力等實時數據，尤其對居民和公共建筑用戶靈活調節，降低能耗。

通過細化管理、精準控制各機組運行，有效優化熱力站熱能分配，減少了不必要的能量損失，確保了供熱系統穩定供暖和用戶滿意度的提升。

（2）延長設備壽命提升服務質量

合理拆分機組可以減輕單一機組的運行負擔，避免設備長期處于高負荷運行狀態，從而有效降低磨損和故障率，這不僅減少了維護成本，還顯著延長了設備的使用壽命，提高了整個供熱系統的可靠性和經濟性；精細化的機組管理和優化調控顯著提升供熱服務的質量。通過實時監測和調整，確保供熱區域參數均衡，減少溫差波動，杜絕“近熱遠冷”的現象出現，提高用戶滿意度。

（3）降低系統耗電量

以后葛熱力站為例，該熱力站供熱面積15.8萬㎡，供熱區域?yàn)槔铣菂^(qū)。該供熱區域供熱半徑較長，管道管徑配置不合理，導致系統運行阻力增加，管網水力平衡調節難度較大。為滿足用戶的用熱需求，只能通過加大循環水泵輸出功率強制增加循環流量提高供熱質量，設備長時間運行造成電能的浪費。

2022年，撫電能源對該熱力站實施拆分機組改造，結合供熱負荷分配及熱用戶分布的情況，重新優化管道管徑設計，完善管線布局，并將后葛熱力站原來一套機組拆分為東、西兩套機組，分別對兩套機組的水泵重新選型。改造后，設備高效運行，調整方式更加靈活，電耗顯著下降。

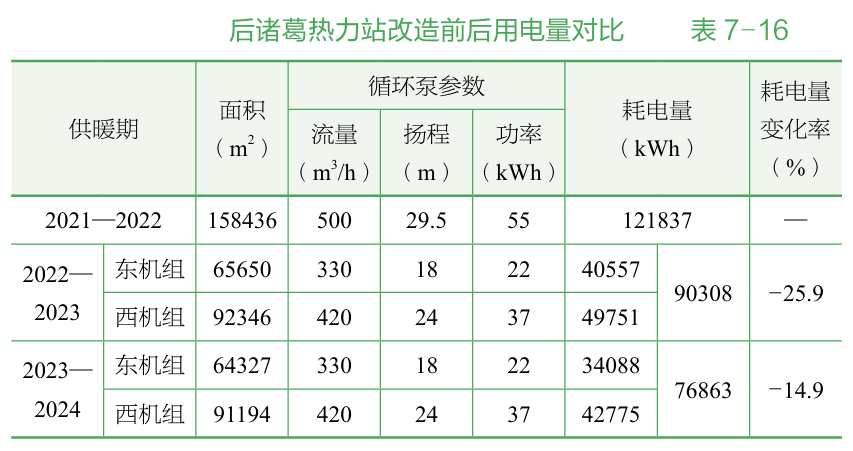

該熱力站改造前2021-2022供暖期耗電量為121837kWh，改造后2022-2023供暖期耗電量降至90308kWh，降幅達到25.9%；用戶報修量由104次降低至24次，降幅達到76.9%；在電耗降低的同時用戶供暖質量顯著提升。（表7-16）

(1)應用背景

金水岸小區供熱面積33.9萬㎡，共計20棟樓67個單元及75個商業用房，供暖期運行中發現閥門失去調節作用，因小區面積大、供熱半徑長，管網平衡調節難度大，導致能耗高且供熱效果不理想，出現冷熱不均、熱用戶投訴率高的現象。

2021年，撫電能源通過安裝靜態平衡閥進行二次管網平衡調節，在金水岸小區安裝靜態平衡閥309臺、水力平衡儀1臺、末端管道溫度采集器67臺，通過無線“管道末溫采集器”實現對遠、中、近端單元回水溫度的實時監測、超溫或低溫報警。

（2）調節方式的確定

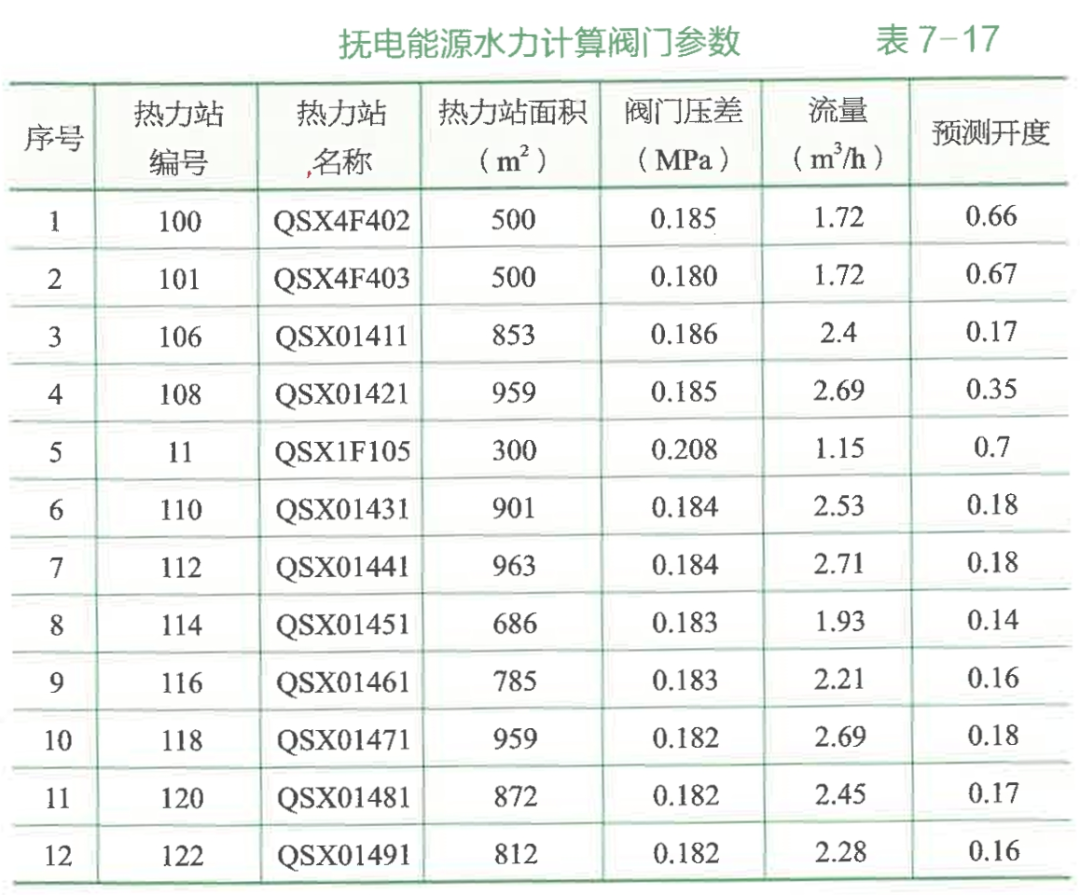

首先通過現場調研搜集供熱相關基礎資料，確定各閥門所調節單元的供熱面積；再利用獨立開發的水力分析系統，繪制供熱系統二次管網平面圖，建立二次管網系統模型；然后通過水力平衡計算得到各閥門的合理口徑、理想流量及對應開度（表7-17）。閥門安裝施工完成后根據計算結果設置初始開度。

（3）冷態調試

閥門安裝完成并設置初始開度后，供熱系統已經建立了水力初平衡，但水力平衡度仍然不能完全滿足要求，需要在上水后采用“測量-調整”的方式，對供熱系統所有閥門的流量、壓差進行測量，篩選出水力平衡度不達標的閥門，對其開度進行微調，將流量調整到設計流量。冷態調試一般需要進行2~3輪，調試完成后水力平衡度達到0.9～1.2。

（4）熱態調試

冷態調試保證了各閥門流量達到設計流量，由于熱用戶保溫問題、透風問題、孤島用戶、樓內系統設計或安裝不規范等原因，仍會出現室溫偏低或偏高的情況，為彌補冷態流量調節的不足，需要進行熱態調試，解決個別單元或用戶的不熱或過熱問題，熱態調試主要通過單元立管的回水溫度、用戶室溫、流量測量結合的方式進行。一般正式供熱后30d內完成。

（5）節能收益

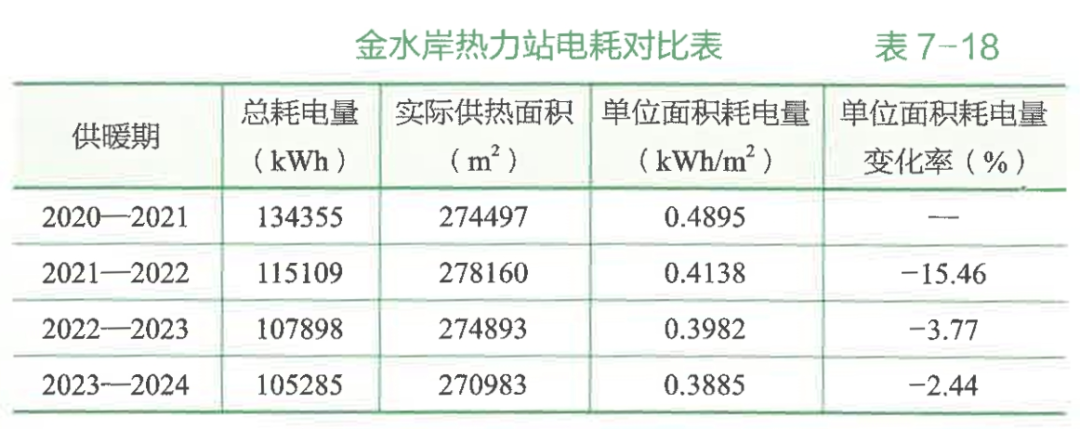

該項目于2021年8月10日開工，供貨安裝及冷態調試于10月30日前竣工，熱態調試于11月15日前完成。項目實施前后該熱力站電耗對比如表7-18所示。

熱力站循環水泵是供熱系統的重要組成部分，管網在建設時，由于設計保守，對管網情況的了解不深等，選泵時安全系數層層加碼，造成循環泵選型普遍存在流量過大、揚程偏高現象。在實際運行中發現，循環泵的設計揚程多選擇32m，而實際運行揚程僅為12~14m，實際使用揚程不足設計揚程的一半，尤其站外供熱管網阻力比預計小得多，造成循環水壓頭余量過大，水泵出口門全開后，循環流量比設計值偏大很多。為防止電機過負荷運行，采取節流或降頻調節，影響了供熱質量，并嚴重影響運行經濟性。表7-19顯示12套機組各部實測壓力及站內、管網阻力的統計結果。

注明：二中熱力站由于動物園支線負荷在山上，為保證供熱壓力滿足山頂動物園的需求，動物園管理處自行安裝了循環加壓泵，所以管網阻力偏小，僅為0.01MPa。自來水、電廠、公園一校熱力站單臺循環泵已經滿負荷運行，循環流量略有不足，管網阻力略小，僅為0.03~0.04MPa。經測試發現，由于水泵選型不合理，造成了水泵性能與管路實際阻力特性不匹配的情況，多數水泵實際工況點偏離設計點，水泵效率普遍偏低。

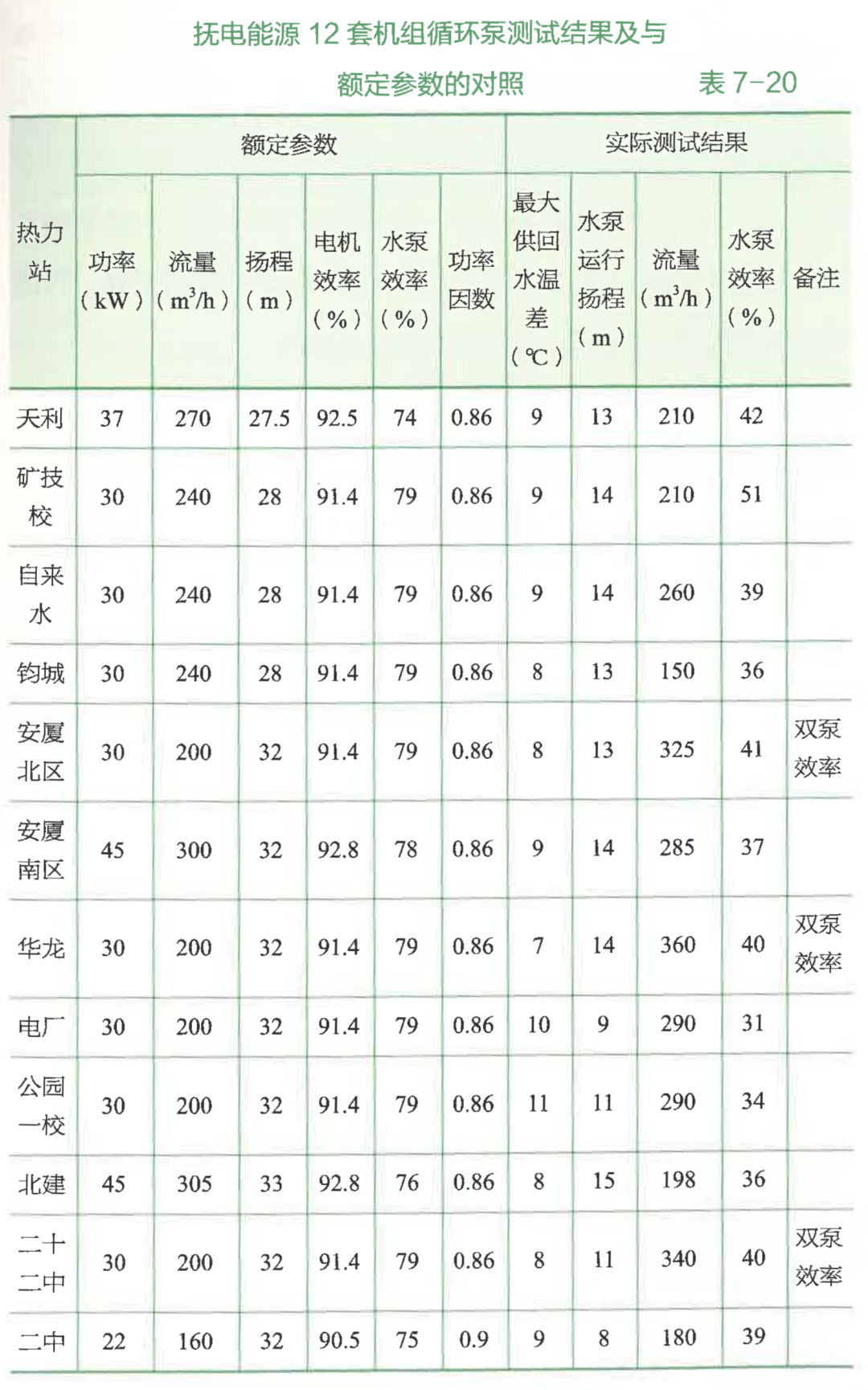

由表20可知，電廠、公園一校熱力站循環泵額定效率均為79%，而實際運行時僅為31%和34%，實際運行揚程僅為額定揚程的1/3左右，實際運行流量較額定值高近50%，水泵運行工況點嚴重偏離高效區，且單泵運行時循環水量略顯不足，影響末端供熱質量。因此，不減少管網的循環流量，僅改變水泵的實際工況點，將水泵效率提高至75%，則電廠、公園一校熱力站就可節電40%以上；天利熱力站循環水泵額定效率為74%，而實際運行時僅為42%，實際運行揚程僅為額定揚程的1/2左右，實際運行流量比額定值低22%；鈞城熱力站循環泵額定效率為79%，而實際運行時僅為36%，實際運行揚程僅為額定揚程的50%左右，實際運行流量比額定值低37.5%；北建熱力站循環泵額定效率為76%，而實際運行時僅為36%，實際運行時揚程僅為額定揚程的50%左右，實際運行流量比額定值低35.1%。水泵運行工況點嚴重偏離高效區。

結合撫電能源倡導的供熱系統大溫差小流量節能運行方式，根據已建熱力管網實際運行時的循環阻力和供熱質量，對現有循環泵進行改造，減少富余的壓力，避免人為節流調節造成的能源損耗，使水泵實際運行工況點在高效區內；并將一工頻一變頻運行調節的熱力站改為單泵變頻運行，以達到節能目的。同時，根據實際情況降低循環泵電機額定功率，降低改造投資及運行費用（表7-21）。

該區域12個熱力站經過循環泵改造后運行電耗由原來的1.2kWh/㎡降至0.69kWh/㎡，為整體電耗降低起到了積極作用，供暖期節省電費支出達50余萬元。

多年來?yè)犭娔茉床粩嗵岣吖芫W(wǎng)建設標準和加強管網施工管理，循環泵科學選型，共計更換循環泵200余臺次。目前，運行調節采用分時段變流量質調節的方式，2023-2024供暖期電耗已降至0.39kWh/㎡。

經過一系列的技術革新與管理優化，撫電能源單位面積耗電量已達到供熱行業領先水平，提升了企業經濟效益。

在國家“雙碳”目標下，供熱企業節能降碳的意識不斷增強，優化供熱系統能效及降低電耗已成為行業內共同關注的焦點。未來，撫順能源將繼續秉承綠色發展理念，不斷探索和創新節能降耗新技術、新方法，為構建更加清潔、高效、可持續的供熱體系貢獻更多智慧和力量。
